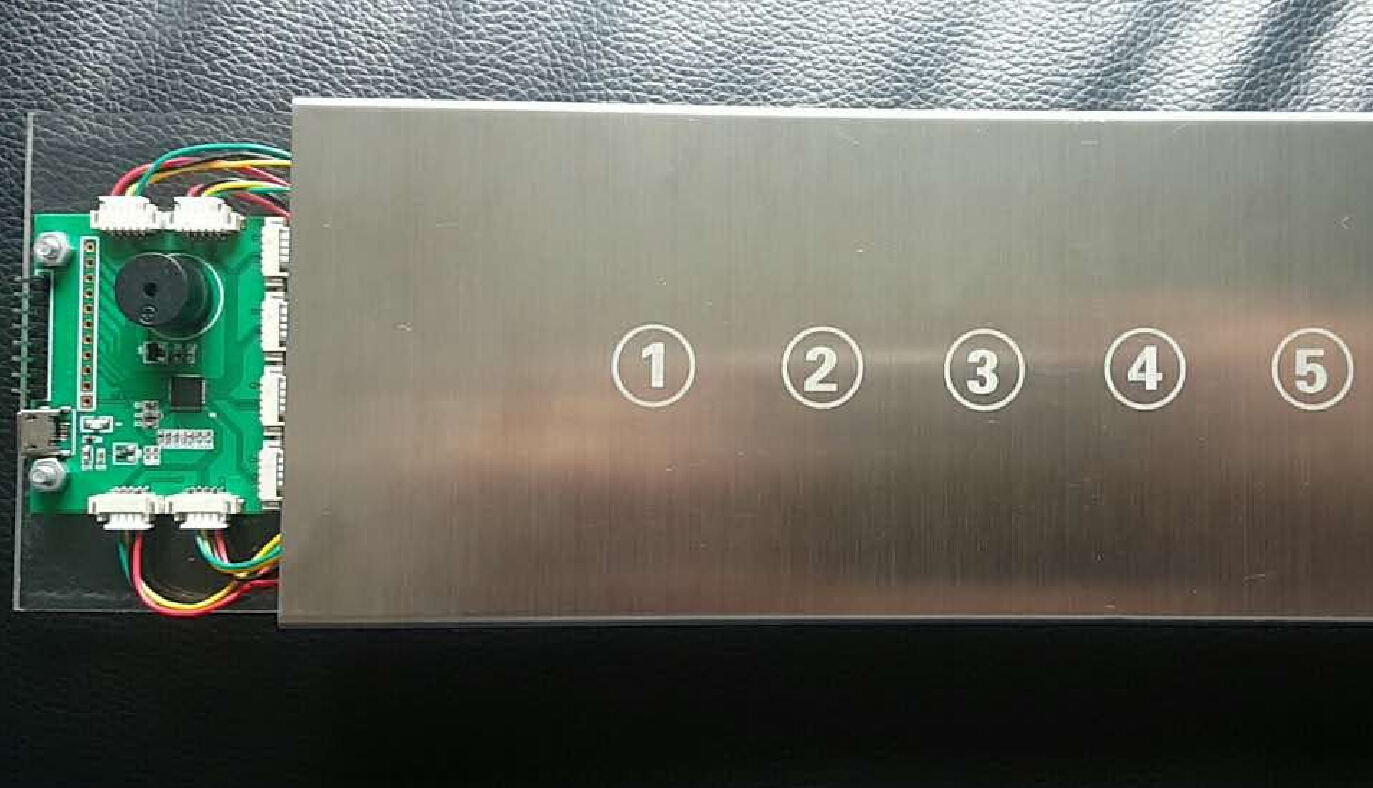

全金属面板触摸按键解决方案-压力按键
JM6801
1 内容介绍
压感按键产品包括两部分:一是基于自主创新的感应材料和力学结构一体的传感器,
二是创新的模拟信号处理以及识别算法的信号处理的核心版。两者结合就能做到在各种面
板不需开孔的情况下,对相应位置的按键按下与否做出识别。支持金属、塑料、木板等材
料为表面的按键实现。
2 工作原理
压力感应传感器单元是采用压阻式压力传感器原理的惠斯通桥
式结构的传感器。通过采用双面胶粘帖,紧密贴合面板背面的方
法,使得传感器与环境紧密连接。当在传感器正面对应位置产生轻
微形变时,传感器就能产生对应的信号输出,经过核心板将模拟信
号数字化放大,在经过算法处理,形成按键的数字化信息。
压阻式压力传感器通常是半导体压敏材料。半导体压阻式传感器在受到外力后,自身
的几何形状几乎没有什么改变,而是其晶格参数发生改变,影响到禁带宽度。禁带宽度哪
怕是非常微小的改变,都会引起载流子密度很大的改变,这最终引起材料的电阻率发生改
变。

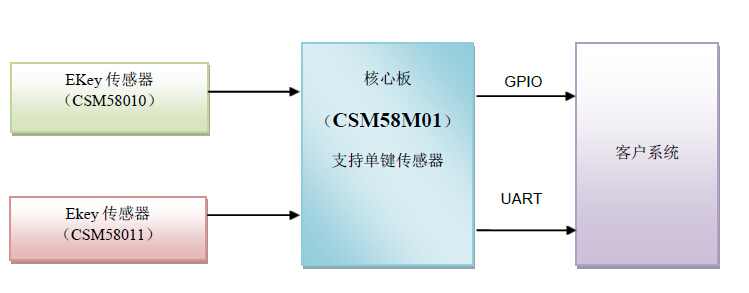

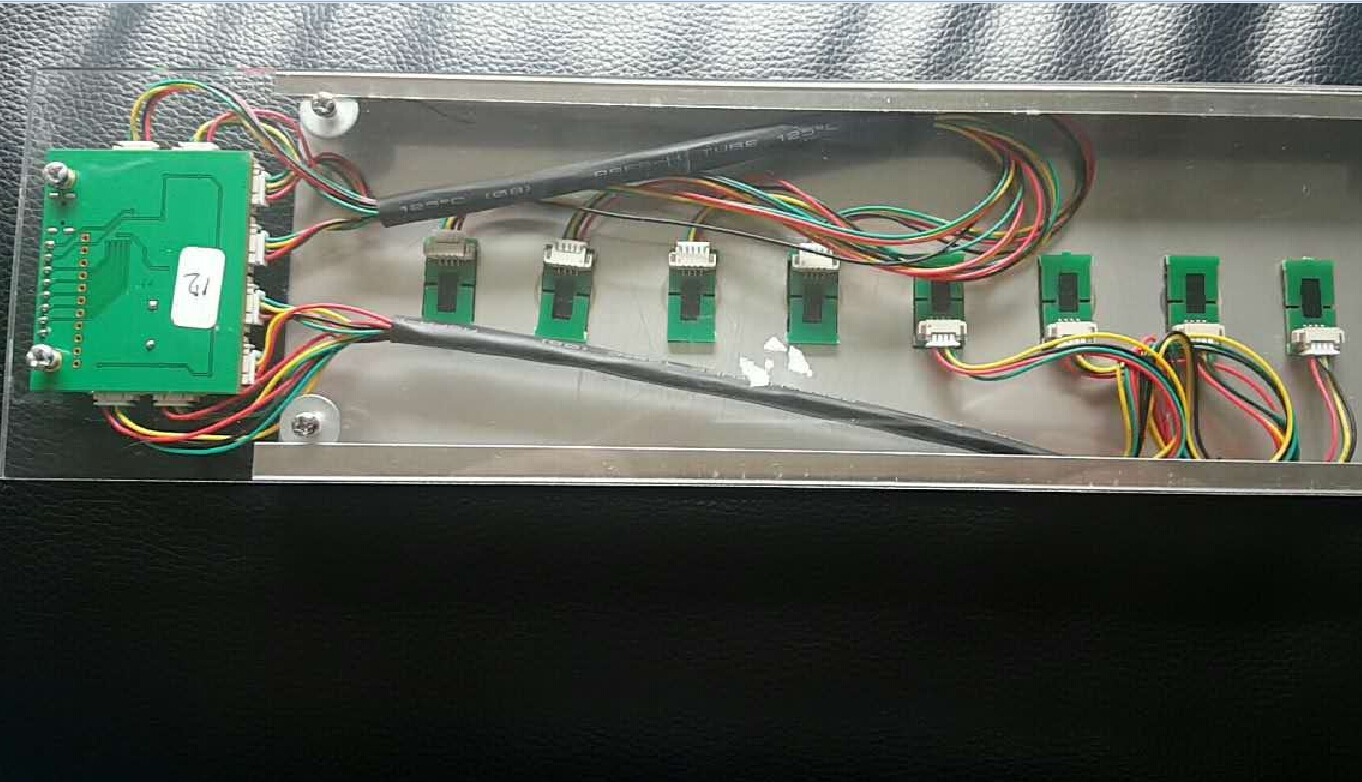

3 产品连接系统框图
JM6801输入输出连接图
4 传感器
4.1 Ekey 传感器JM6801(1Key)

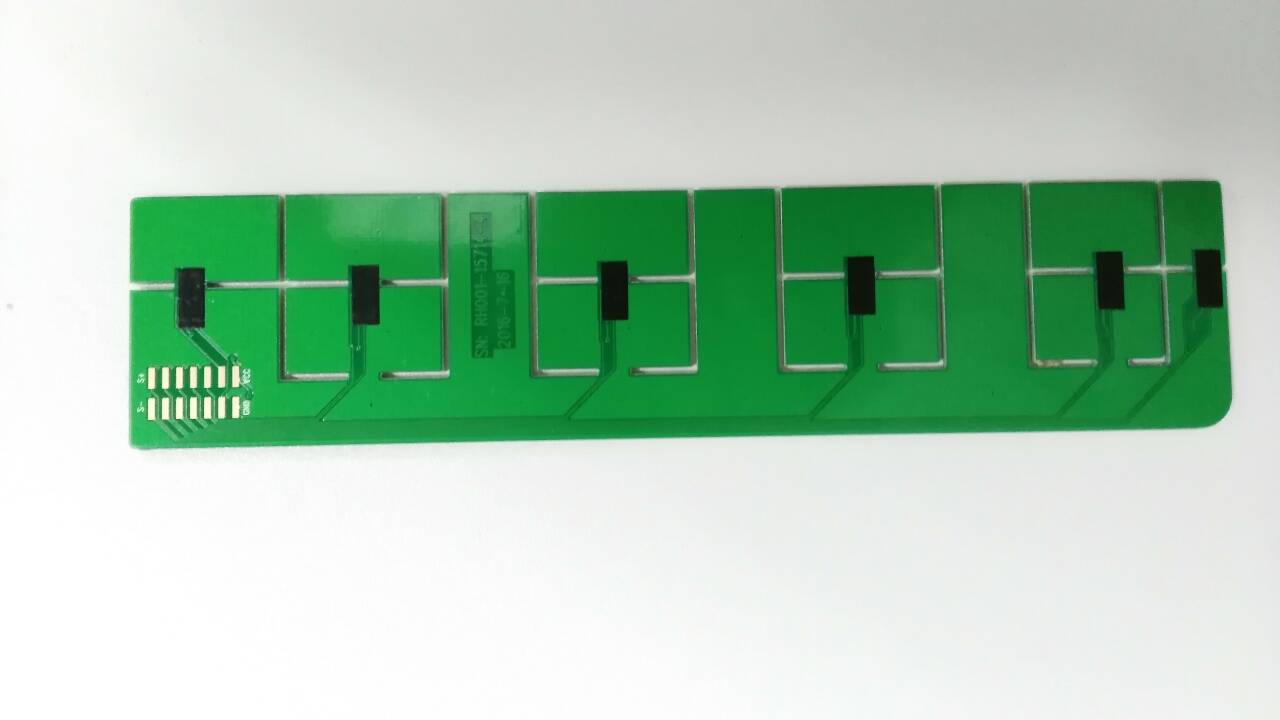

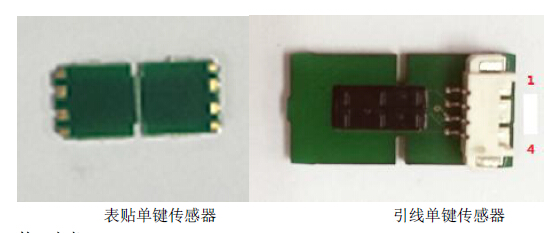

一、 传感器示意图
单按键传感器模块,内置单按键传感器来支持快速调试,实现客户样品的制作和功能调试。优
点是 可以任意摆放按键模块的位置,灵活方便。下图为可搭配使用的两种不同接口传感器。

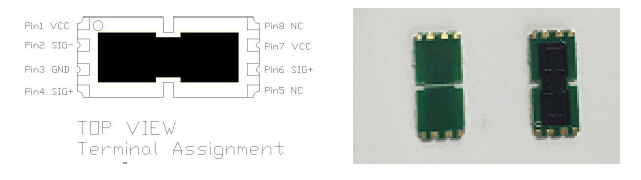

二、 接口定义

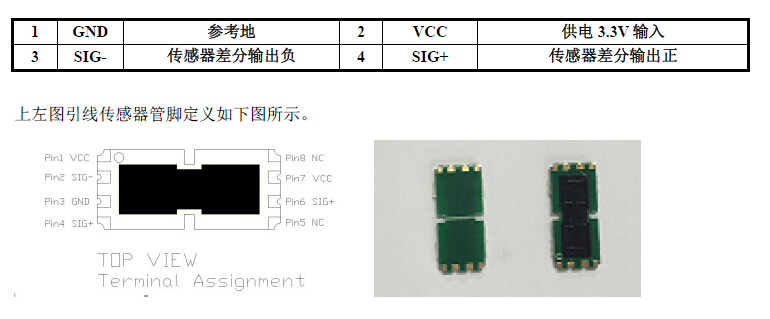

上右图引线传感器对外接口为单排贴片插针连接器(4Pin 2mm 间距插座),管脚定义排列及说明
如下图。

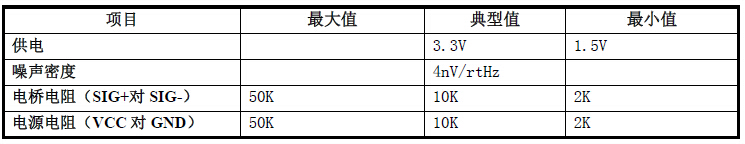

三、 传感器电气特性
5 信号处理板

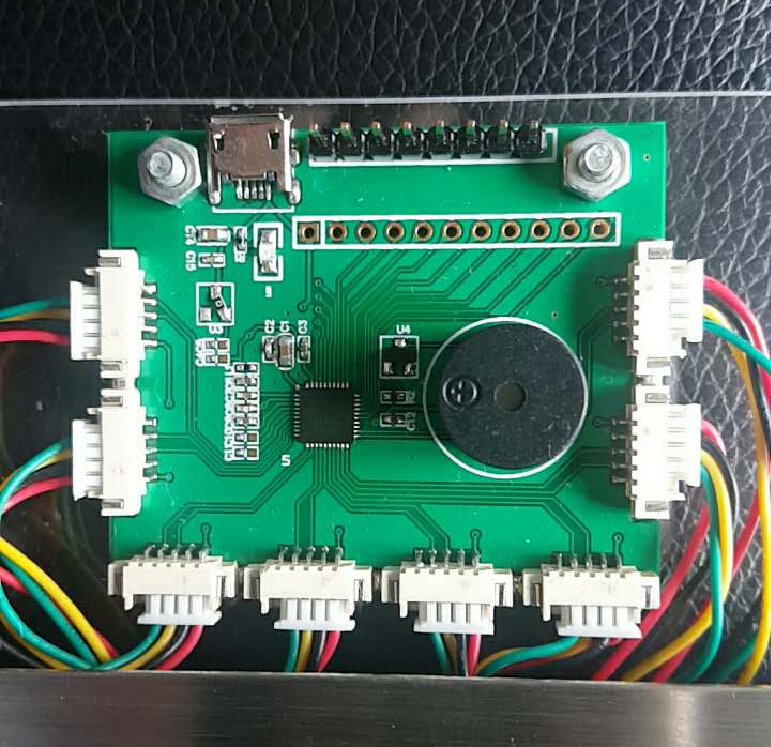

5.1 信号处理板JM6801

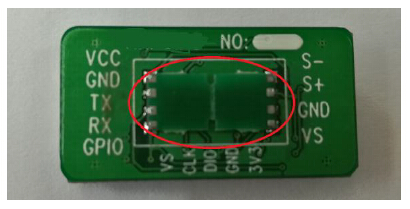

A 示意图
二、 接口定义
如上右图所示为表贴传感器接口,用于连接JM6801 传感器。管脚定义排列及说明如下图。
1 Key 处理板对外接口为单排插针连接器(2.54mm 间距),用于和上行主板连接,管脚定义排列可参考PCBA 示意图,特性参数描述如下。

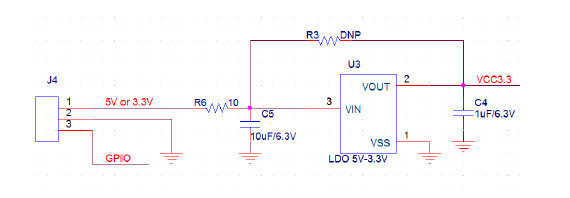

单键处理板的硬件设计做了5V/3.3V 兼容,如下图。对电源部分预装了一颗LDO 实现5V 到3.3V 转换,R3 未安装。如果用户采用3.3V 供电,可以去掉U3 LDO, 同时安装R3 =0Ohm,来实现3.3V 电源直通
另外对GPIO 的输出同时也设计了5V/3.3V 兼容如下图。该模块预装了Q2 NPN 三极管,而R4不安装。当用户采用5V 给模块供电时,该NPN 管子来把MCU 输出的3.3V IO 电平转换到5V(VCC)输出,同时该电路对信号作了极性反转。如果用户对该模块采用3.3V 供电(J4 Pin1 =3.3V), 当然也可以去掉Q2,R4,R7 ,安装R9, 来降低BOM 成本。
