CP2680_CP2681应用设计指南

启攀微电容性触摸检测驱动系列

一、 电容性触摸感应芯片CP2680 及CP2681 系列简介

电容式触摸感应按键作为一种新型人机交互界面，被广泛应用于多媒体播放器、移动电话、楼宇安防和家用电器等产品中。与传统的机械按键相比，电容式触摸按键具备耐用，造价低廉，机构简单且易于安装等优点。

我司电容式触摸感应芯片CP26XX 系列，包括CP2680、CP2681、CP2682 和CP2688。其中CP2680有SOP8 和SOP14 两种封装，分别对应双键、四键；CP2681 为单键，封装为SOT23-6L；CP2682 为八通道电容式触摸检测芯片；CP2688 为带电容式触摸检测功能SOC。如需详细了解CP2682 及CP2688应用，请查看我司相关应用文档。

二、 典型应用

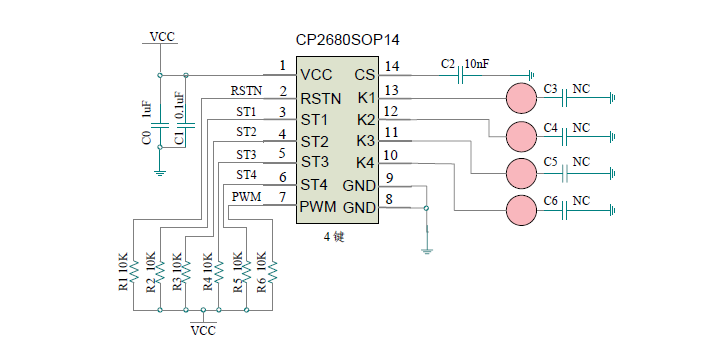

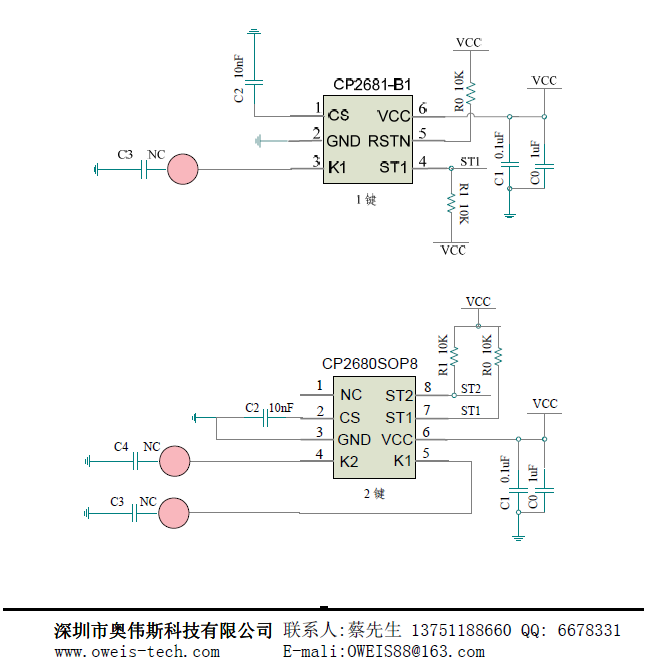

Ⅰ、数字量状态输出（STx），参考应用电路：

说明：

1、 每个感应通道对应一个状态输出，触摸时输出低电平，未触摸输出高电平。

2、 PWM 输出按键状态,低电平有效，频率约为6.7KHz,占空比与按键状态相对应。

3、 K1~K4 不用的感应通道，直接接地即可。

4、 ST1~ST4 为输出数字接口，上拉电阻根据实际应用确定阻值，可直接连接外部MCU 的GPIO 口。

Ⅱ、模拟量输出，参考应用电路：

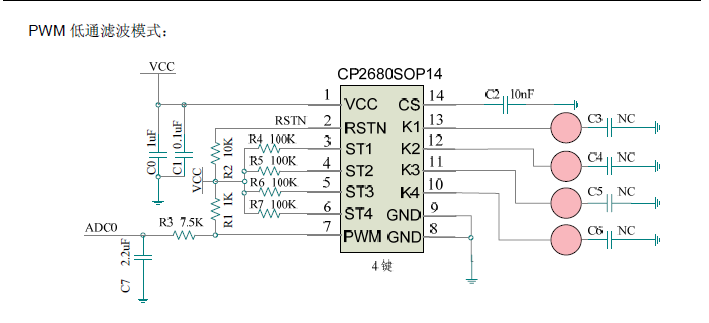

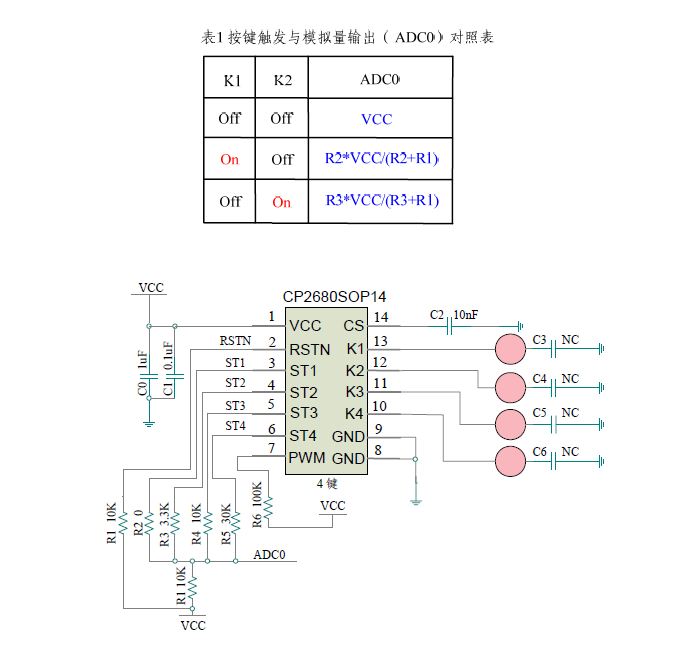

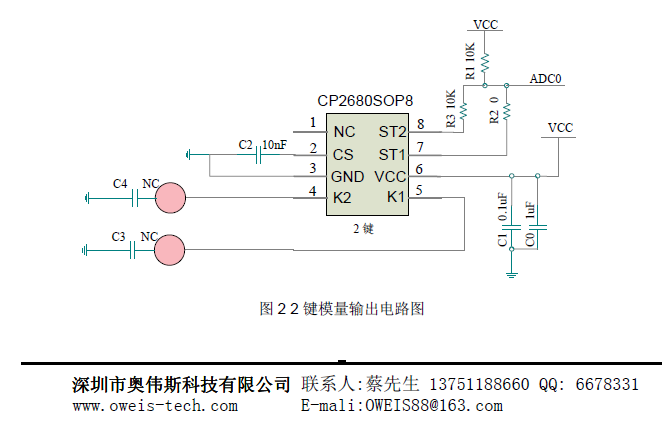

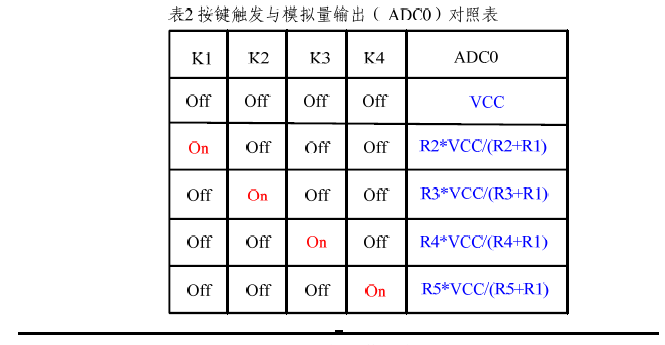

模拟量输出可以采用两种方式：一种是电阻分压，另外一种是PWM 低通滤波（4 键）。电阻分压模式：

说明：

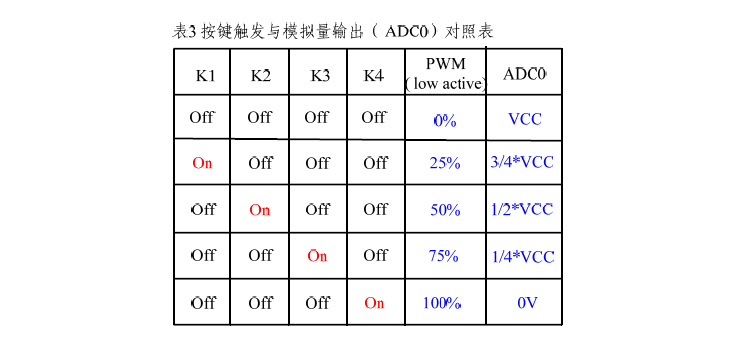

1、输出模拟量采用电阻分压方式灵活多变，根据需要分得电压值；PWM 低通滤波输出的模拟电压比较固定，如表3。

2、K1~K4 不用的感应通道，直接接地。

3、不用的状态口，用100K 电阻上拉到高电平，减小功耗，如图3、图4。

三、PCB 设计指导

1、感应电极

从理论上讲，任何形状感应按键都可以应用在电容感应触摸中，而实际应用，建议感应电极形状为圆形、椭圆或六边形，减少外部信号干扰。

2、布线

建议感应线宽度为0.15 ~0.20mm 之间。如果有I2C、SPI 通讯线，感应线不要与通讯线靠得太近，最好布线走成垂直方式。

3、PCB 板铺地技术

在电容式感应系统中，可通过铺地来达到抗干扰的目的，它也有助于降低感应通道采样误差；但是会降低灵敏度。

铺地位置：建议在感应层的电极周围接地；在非感应层上，感应电极背面要求铺地。这样有助于避免噪声干扰引起的误触发。

铺地填充率：在感应层，填充率建议为40％；非感应层，铺地填充率为60%~80%（并不需要100％的填充率，完全填充只会增加每个感应通道的寄生电容，并且它发挥的保护作用不会大于填充率为60%~80%的情况）。

四、 灵敏度

灵敏度电容CS 默认为10nF。 默认值在感应按键直径10mm, 亚克力板厚度为3.65 mm 条件下正常工作。此CS 值为参考值，实际应用需要根据情况具体调整。
