基于芯朋微PN8147的五级能效适配器电源应用方案

基于芯朋微PN8147的五级能效适配器电源应用方案

规格:

输入电压：85~265Vac
输出功率：12W
输出特性：12V/1.0A

应用范围:适配器电源产品

特性概述：
·双面板设计，单面元器件，面积：34mm*60mm；
·输入电压：85~265Vac；
·输出功率：12W(max)；
·待机功耗：<100mW
·拥有可恢复短路保护，过载保护，VDD 过压保护，过温保护；
·平均效率：≥77.75%；

1.电源介绍
该报告提供了一种基于PN8147 设计输出12V/1.0A 的开关电源。
该报告包含了原理图，电源输入输出规格，BOM 表和变压器参数等资料。

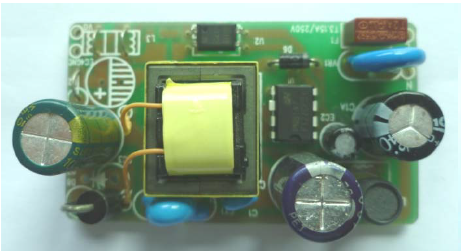

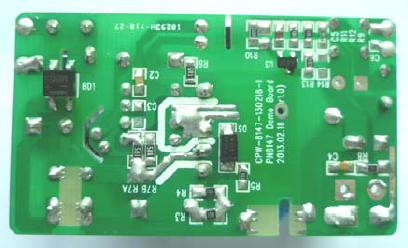

以下为该电源的实物图片：

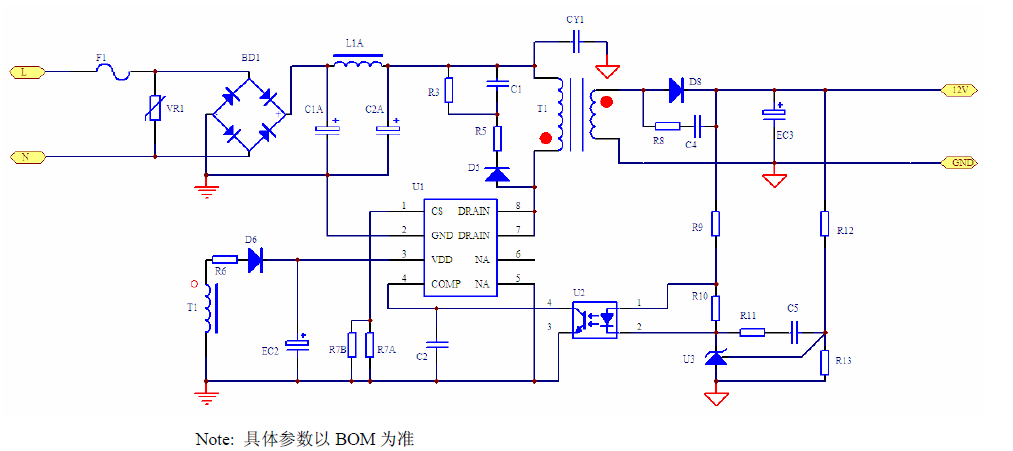

电源原理图

电路描述
该电路图中R12、R13//R14为反馈分压电阻，并且和U3(TL431)、U2(PC817)组成负反馈电路，确保输
出准确电压。为了使系统具有较好的动态响应特性，可以调节R11与C5的值来改善TL431的补偿，使环路
具有较高的增益；另外需要调节R9的值，使U2光耦发射二极管端能够把次级信号迅速的反馈到芯片的
COMP端进行跟随控制；
D5，R3//R4，以及R5，C1 组成RCD 箝位电路，用于吸收功率Mos（集成于PN8147 内部）漏源端尖
锋电压，可以视情况予以减轻。
PN8147 具有内置的软启动功能，可以降低电源启动时的电流尖峰，同时降低功率Mos 漏源端尖峰电压，
提高整个电源系统的可靠性；
PN8147 内置高压启动功能，可以在500mS 以内完全启动；
当PN8147 本体温度太高时，其内置的OTP 保护功能会及时动作，关闭IC，以保护整个系统，温度下
降之后在自动重启；
电路具有过载保护，过流保护，开环保护，以及VDD 过压保护等功能，以提高整个系统的可靠性；
VR1 压敏电阻10D471 的添加可以吸收浪涌冲击电压；
CY1 为共模安规电容，以及电感L1A 都是起到EMI 滤波的作用，如果EMI 裕量足够高，为了降低成本，
则可以适当减少一些EMI 滤波元件；
当输出短路时，系统会触发保护，进入间歇工作模式；
