基于芯邦CBM7011AW1触控芯片的水位检测解决方案

时间：2016-11-26 来源：本站点击：4567次

[摘要] 基于芯邦CBM7011AW1触控芯片的水位检测解决方案,有8个独立的水位检测通道个独立的水位检测通道(K1-K8)

水位检测解决方案,水位监测解决方案,电容式水位检测芯片基

于芯邦CBM7011AW1触控芯片的水位检测解决方案,有8个独立的水位检测通道个独立的水位检测通道(K1-K8),，能够分别检测水位值变化，可通过 SW2选择通讯方式（选择通讯方式（ UART 或 I2C ）。它支持两种校准方式：硬件）。它支持两种校准方式：硬件）。它支持两种校准方式：硬件）。它支持两种校准方式：硬件和软件校准；硬件校准 :长按 SW1(1 S) 可进入校准模式 ;软件校准 :通过 UART 或 I2C 命令实现校准。

二、封装引脚定义

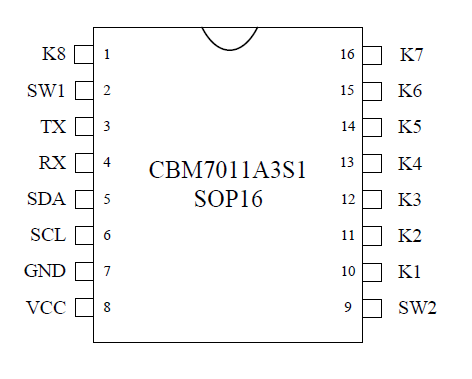

2.1 、 CBM7011AW1 封装图

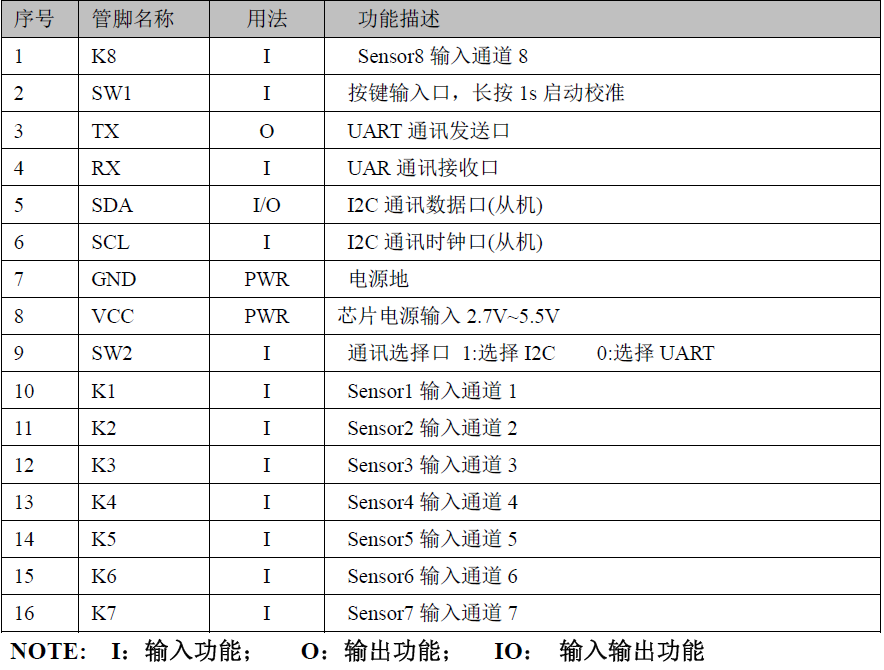

2.2 、CBM7011AW1 引脚功能定

三、功能性描述功能性描述

3.1 、通讯选择通讯选择
CBM7011AW1上电自动检测 SW2 口电平状态，若是高口电平(保持至少 100ms) ，则通讯选 I2C ，反之选择 UART。

3.2 、水位校准
校准是对Sensor1~Sensor8周围环境容值检测,包括硬件校准和软包括硬件校准。
1)、硬件校准
检到 SW1低电平时间超过 3s 则启动校准（按键释放后有效,在无水情况下校准）。

2) 、软件校准
收到主设备发送较准命令,开始较准(在无水情况下较准,具体见通讯协议)

详细资料请联系销售人员!
