基于韩国ADS TS01S(B)的触立停风扇应用(触摸电风扇网罩自停电)

基于韩国ADS TS01S(B)的触立停风扇应用(触摸电风扇网罩自停电)

TS01S(B)（单通道差分灵敏度校准电容式触摸传感器）

1.1 General features

 1-Channel capacitive touch sensor with differential sensitivity calibration

 Low power consumption

 Uniformly adjustable sensitivity

 Sync function for parallel operation

 Three steps sensitivity available without external component

 Open-drain digital output

 Internal power on reset

 Embedded common and normal noise elimination circuit

 RoHS compliant SOT-26 package

1.2 Application

 Home appliance

 Mobile application (PMP, Navigation, MP3 etc)

 Membrane switch replacement

 Human interface for toys & interactive games

 Sealed control panels, keypads

TS01S(B)特性
具有差分灵敏度校准的1通道电容式触摸传感器
低功耗
均匀可调灵敏度
用于并行操作的同步功能
三级灵敏度，无需外部组件
开漏数字输出
内部上电复位
嵌入式常用噪声消除电路
符合RoHS标准的SOT-26封装

TS01S(B)应用
家电
移动应用程序（PMP，导航，MP3等）
薄膜开关更换
人机界面的玩具和互动游戏
密封控制面板，键盘

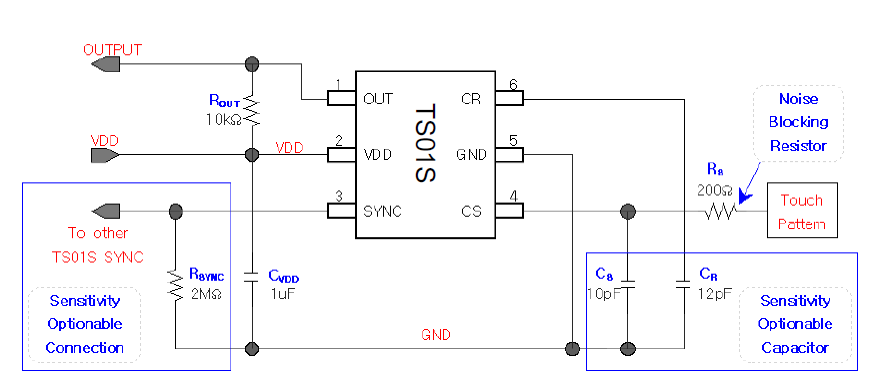

TS01S(B)原理图

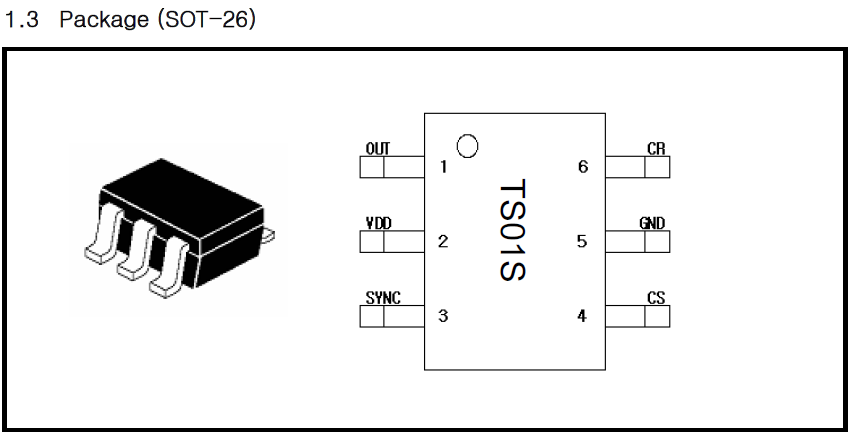

TS01S(B)封装图

接近传感器风扇/触立停风扇应用

1.Application实现

1. 1. 开机电风扇

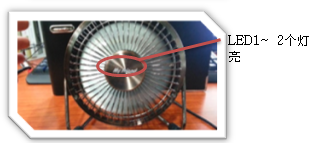

1. 2. 手靠近运转中的电风扇时LED灯亮

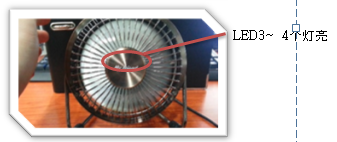

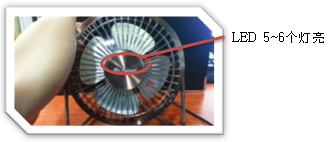

1. 3. 越靠近的时候LED亮灯越多

1. 4. 手接触到电风扇的时候停止电风扇

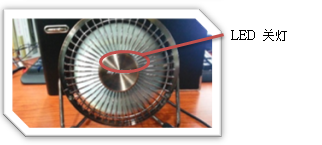

1. 5.  手远离电风扇的时候LED灯灭，风扇动作

2. Application优势

●

  2. 1. 防止安全事故，不需要用安全网，所以风量更大的效果.

  2. 2. 人接触到电风扇的时候停止，使用的更安全

3. Application的特性

1. 特点
   8位Turbo 80C51架构
   小尺寸
   数字输出，I2C接口
   接近通道：1〜4通道
   低功耗
   宽范围电压支持（1.8V〜5.5V）
   符合RoHS标准
     2.规格
   8位Turbo 80C51架构（4个时钟周期/ 1个机器周期）
   接近通道：1〜4通道
   输出 -  DAC，并行，I2C接口支持。
   宽范围电压支持（1.8V〜5.5V）
   符合RoHS标准
   嵌入式常用噪声消除电路
   工作温度：5℃〜70℃
   储存温度：0℃〜85℃
   H.B.M：8KV M.M：500V C.D.M 800V
   Demension＆Pin Map  - 未解决
   灵敏度 - 未结算
   案例质量的材料和颜色 - 不安
   线束规格 - 不稳定
   材料的模具质量 - 不稳定
