电源电路是电子电路中比较简单然而却是应用最广的电路。拿到一张电源电路图时，应该按照下面的一些步骤来进行阅读和理解。
①先按“整流—滤波—稳压”的次序把整个电源电路分解开来，逐级细细分析。 ②逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。 ③因为晶体管有NPN和PNP型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。读图时必须分清各组输出电压的数值和极性。在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。 ④熟悉某些习惯画法和简化画法。 ⑤最后把整个电源电路从前到后全面综合贯通起来。这张电源电路图也就读懂了。
图1 电热毯电路
图1是一个电热毯电路。开关在“1”的位置是低温档。220伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所加的是约100伏的脉动直流电，发热不高，所以是保温或低温状态。开关扳到“2”的位置，220伏市电直接接到电热毯上，所以是高温档。
图2 高压电的灭蚊蝇器电路
图2是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。220伏交流经过四倍压整流后输出电压可达1100伏，把这个直流高压加到平行的金属丝网上。网下放诱饵，当苍蝇停在网上时造成短路，电容器上的高压通过苍蝇身体放电把蝇击毙。苍蝇尸体落下后，电容器又被充电，电网又恢复高压。这个高压电网电流很小，因此对人无害。
由于昆虫夜间有趋光性，因此如在这电网后面放一个3瓦荧光灯或小型黑光灯，就可以诱杀蚊虫和有害昆虫。

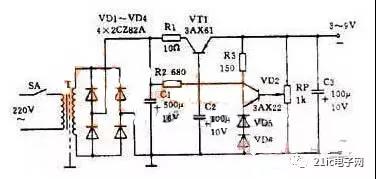

图3 实用的稳压电源
图3是一个实用的稳压电源。输出电压3～9伏可调，输出电流最大100毫安。这个电路就是串联型稳压电源电路。要注意的是：
①整流桥的画法和图2(c)不同，实际上它就是桥式整流电路。 ②这个电路使用PNP型锗管，所以输出是负电压，正极接地。 ③用两个普通二极管代替稳压管。任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。2AP型二极管的正向压降约是0.3伏，2CP型约是0.7伏，2CZ型约是1伏。图中用了两个2CZ二极管作基准电压。 ④取样电阻是一个电位器，所以输出电压是可调的。 能够把微弱的信号放大的电路叫做放大电路或放大器。例如助听器里的关键部件就是一个放大器。 可以看到，想要毫无障碍的阅读电路图并快速理解其中的内容，是需要一定的方式方法的。首先需要按照“整流、滤波、稳压”的顺序来进行大致的梳理，而后再进行各部分的细分，最终将整张图的内容进行串联。在最后，本文利用生活中几个常见的电路图进行举例来帮助大家进行理解。
