WTC6508BSI 八通道电容式触摸感应按键芯片

WTC6508BSI-M 八通道电容式触摸感应按键芯片

WTC6508BSI产品简介
WTC6508BSI是一种触摸感应按键芯片，该芯片内部集成了自主设计的8通道电容测量电路、自校准电路和RISC处理器，为用户提供8 个电容式触摸感应按键的人机界面方案。

WTC6508BSI技术参数
Ø 满足工业应用规格要求可以为用户提供更可靠的性能，和更宽的应用范围
Ø 工作电压: 3.3V<Vcc<5.5V
Ø 输出电压范围 GND<Vout<Vcc
Ø 感应厚度(绝缘介质)：0－20mm
Ø 有效触摸反映时间：小于80ms
Ø 工作温度：－40℃－+85℃
Ø 储存温度：－50℃－+125℃

WTC6508BSI典型应用
适用于各种厨房设备，音视频设备，空调器，卫浴电器，灯具开关，安全防卫，仪器仪表，便携式播放器，电子玩具及学习机等产品。

WTC6508BSI芯片封装形式

WTC6508BSIWTC6508BSI的引脚图和引脚定义

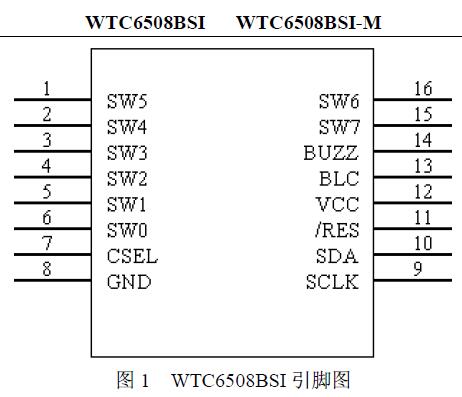

图1 是WTC6508BSI的引脚图

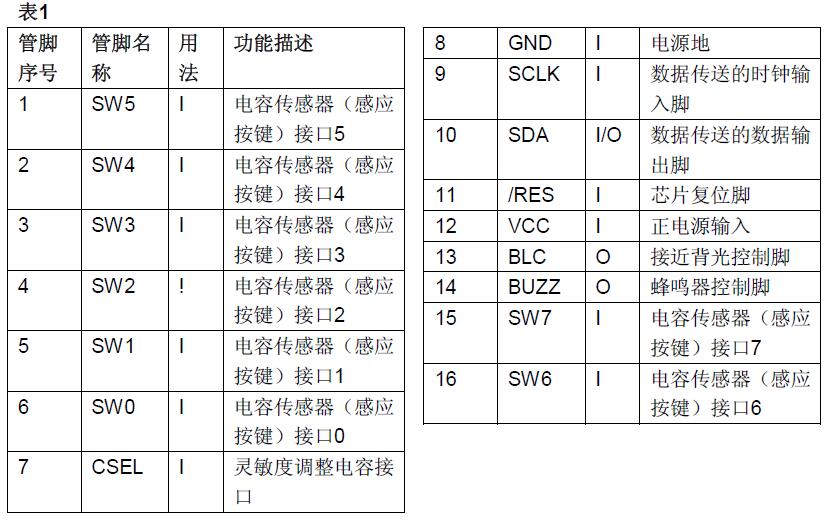

表1是WTC6508BSI引脚定义

WTC6508BSI触摸感应按键
2.1 WTC6508BSI触摸感应按键的的技术特点
Ø WTC6508BSI 通过8 个独立的电容传感器输入通道来侦测触摸按键感应盘上电容的变化，通过一系列高效的算法来识别手指的有效触摸，用户可以通过2 线串行接口读取按键数据。

Ø 采用特殊的防水设计：键盘不仅可以防溅水、漫水而且可以在完全被水淹没后正常使用，不同于目前一般的感应按键面板溅水、漫水时容易误动，积水后反应迟钝。或手指按下后出现不准确的误动。

Ø 优良的抗电磁干扰能力：在家电和一般应用场合的产品上应用时。用户使用单面PCB板即可获得良好的抗射频信号干扰的能力。可以轻松对抗包括GSM手机在内的绝大多数射频干扰源对感应按键的干扰。

Ø 独特的线长自修正功能：目前市場上的同类产品，普遍存在着感应灵敏度随着感应按键到IC引脚的连线长度不同而有很大差异的现象。我们独创的线长自修正技术可以自动修正这种差异。用户不需复杂的调整就能获得整个感应面板各个按键几乎一致的感应灵敏度。

2.2 WTC6508BSI的工作电路图

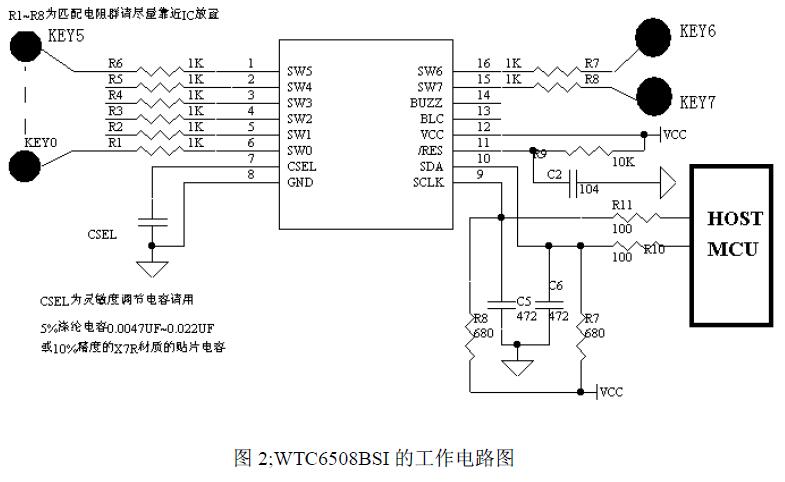

WTC6508BSI的外围电路很简单，只需少量阻容元件即可工作，图2 是带有推荐串行接口电路的WTC6508BSI 应用电路图。

2.3 电容传感器（按键感应盘）

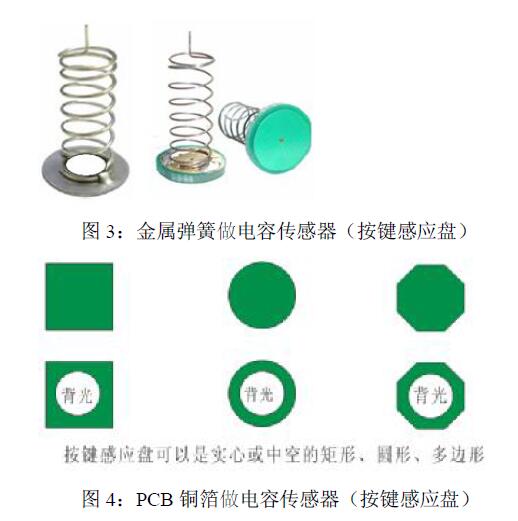

2.3.1 电容传感器（按键感应盘）的材质、形状、面积有一定平面面积的的导电物体，如金属箔、金属片、导电油墨、金属棉、导电橡胶，导电玻璃上的ITO 镀膜等，都可以作为按键感应盘，在家用电器中一般采用金属弹簧（图3）或PCB 上的铜箔（图4）。按键感应盘可以是圆形、椭圆形、多边形或任何有一定面积的几何图形，一般情况下，每个感应盘的面积应尽量保持相同,以确保灵敏度相同。加大感应盘面积有助于提高电容感应的穿透能力,提高灵敏度

2.3.2 相邻电容传感器（按键感应盘）的间隙
WTC6508BSI采用了相邻按键抑制技术，可以防止相邻按键的误动作（串键）。用户可以设计成间距较小（间距不小于1mm）的密集键盘。

2.3.3 电容传感器（按键感应盘）到WTC6508BSI的引脚连线
电容传感器与WTC6508BSI 的引脚间的连线应尽量短和细（0.1~0.3mm），最好能将WTC6508BSI 放置在按键板上。连线的背面和周围0.5mm 不要铺铜和放置其它回路，以保证传感器有好的灵敏度并避免误触发。

2.3.4 WTC6508BSI的空置传感器通道
WTC6508BSI 要求必须至少使用3 个触摸按键来保证芯片的稳定工作，WTC6508BSI应用在少于8个键的场合时 SW7~SW0会有空置不用的传感器输入通道。空置输入通道只需要简单的悬空，空置输入通道不能加任何上拉或下拉电阻.如果需要使用3个以下的触摸按键，请和我们联系以获得相应的技术支持。

2.3.5 面板的材质和厚度
面板必须采用绝缘材料，如玻璃、塑胶、亚克力等。不同的面板材质具有不同的介电常。一般情况下同一厚度的不同材质的面板，介电常数越大，触摸感应灵敏度越高。介电常数越小，灵敏度越低。以下是几种常用面板的介电常数

普通玻璃(或钢化玻璃)：7
亚克力（有机玻璃）：3.5
空气：1
这就是在安装触摸板时，一定要消除空气间隙的原因。
对于同一种材质的面板，面板越厚，按键灵敏度降低，面板越薄，灵敏度越高。

2.3.6 触摸按键板的安装
电容传感器（按键感应盘）和面板背面必需牢固贴合以消除间隙，如果面板背面与按键感应盘结合处有凹凸，可用绝缘的胶状填充物（如绝缘硅脂）将接触面填平，以保证与面板与按键感应盘之间的结合面无空气间隙。

2.3.7 灵敏度的设定和灵敏度设定电容CSEL
在设计好触摸感应按键板，选定了面板材质和厚度并且确定了安装方式以后，只需调节1 个电容Csel的值即可改变所有通道的灵敏度以适应不同厚度的面板，从而达到最佳的触摸感应效果。通过选择适当Csel 的的电容值，可使WTC6508BSI 适应0－20mm的不同厚度的绝缘面板。隔离介质越厚使用的Csel容量越大，一般建议在0.0047UF 和0.022UF 之间由小到大地选择合适的电容，在此范围内电容值越大灵敏度越高。

CSEL是灵敏度的基准，CSEL的材质和精度对于工作稳定性十分重要，切忌使用稳定性差和温漂过大的电容。WTC6508BSI的CSEL要求使用10%或以上精度的涤纶电容、NPO材质电容或X7R材质贴片电容。

加大感应盘面积有助于提高电容感应的穿透能力，提高灵敏度。
