RT9502是立锜出产的第二代充电IC，那个时候把USB作为供电接口还没有成为常规的做法，很多产品都会在拥有USB接口的同时还有独立的电源供应接口，这种状况的改变还是后来中国政府推出了手机充电器的标准以后的阶段才逐渐发生的。

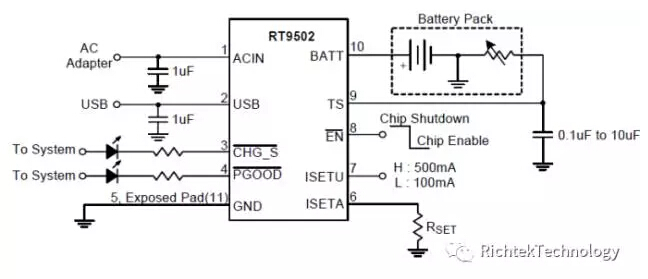

RT9502的应用电路如下图所示：

与第一代产品相比，RT9502所带来的最大改变是调整管被集成化了，应用电路和器件的选择得到了简化，两个电源输入端子可以分别连接USB接口和专用电源接口，温度检测电路也更简单，不需要再外加电阻进行调节了。

针对不同的电源输入，RT9502对它们的处理机制是不一样的。

按照USB 2.0规范的要求，USB设备最大能从主机那里获取的电流是500mA，而且这是在设备完成它在主机那里的登记（专业的词汇应该叫做枚举）以后才能汲取的，在它还没有完成这一步以前，最大能获取的电流就只有100mA。所以，RT9502专门有一个端子ISETU可对从USB端口进入的电流进行设定，低电平对应100mA，高电平对应500mA，使用RT9502作为充电芯片的系统需要根据设备状态对此进行控制，否则它就不能通过USB设备认证的考验。

使用普通的电源适配器作为电源的时候，由于它们通常可以提供更高的电流供应，充电IC可以汲取更高的电流，所以RT9502容许以最大1.2A的电流为电池充电，而实际的电流则可用ISETA端的外接电阻进行设定。

与普通的电源适配器连接时，系统对适配器特性的把握通常是不足的，所以，RT9502将ACIN端子的耐压水平提高到了18V，这要比USB端子的7V耐压高很多，但它能正常工作的电压是在6V以下，高于此阈值的电压都不容许进入系统。

RT9502对充电策略的设计与RT9501相当，同样是把充电过程分成了预充电、恒流快速充电和恒压充电三个阶段，充电截止以后如果发现电压回落了100mV，同样也会启动复充过程。

RT9502的预充电阈值为2.8V，也就是电池电压高于2.8V以后即可进入大电流恒流充电阶段。假设充电电流为1.2A，输入电压为5V，这样就将在充电IC上形成(5V – 2.8V) x 1.2A = 2.64W的功耗，而它的封装却只能承受0.926W的功耗（在标准测试状态下），这将如何是好呢？其实这个问题是不用担心的，RT9502的内部已经加入了温度调整功能，它能将IC内核的温度稳定在125℃上，其做法很简单，只需用温度信息来对充电电流进行调节即可。假如工作条件仍如上述，它只需要将电流调小即可实现，这个过程是自动平衡的，当电池电压越来越高的时候，充电电流也会越来越大，最后可以达到预设值。只不过这样的做法会降低充电速度，但为了安全起见，这样的做法却是很合适的。这种由线性充电方式所带来的问题要到开关方式充电器出现以后才会得到根本的改变，因为它们可以以更低的消耗实现更高的充电速度。

由于有了两组输入端，很可能发生的一种情况是两个端子上都出现了电源供应，RT9502会不会在这时候同时从两组电源取电呢？不会的。既然已经假定了USB端的电源都是来自别的电脑，ACIN的输入都来自适配器，两组电源同时出现时选择从ACIN输入就是很自然的事，RT9502正是这么做的。

从基础的角度来看，介绍了RT9501、RT9502以及相关的技术以后，关于锂离子电池充电的基本方法和技术就已经介绍得差不多了，从下一期开始，我将从更宏观的角度来探讨锂离子电池应用的问题，一些新的方法和技术也将由此被引出来，敬请继续关注，谢谢！
