压摆率（Slew Rate）决定着输出信号建立的时间，包括Low to High和High to Low两种情况。运算放大器有很多指标是互相掣肘的，比如带宽与功耗，带宽越高，功耗就越大；通常芯片设计上，压摆率与单位增益带宽参数相对应，也就是压摆率以满足单位增益带宽为设计目标，如果要在这种设计架构的运算放大器里选择高压摆率的型号，就要选单位增益带宽高的型号，相应的，芯片功耗也就必然提高。
在各种运动控制系统，对马达驱动的电流、电压的检测要求响应速度尽可能高，除了放大回路能快速对信号进行调理外，也要求输出信号能够快速的建立起来，以让控制系统能快速识别到信号，为满足这类应用，增强压摆率的运算放大器应运而生。
RS846xP系列系列运算放大器包括单路的RS8461P、双路的RS8462P和四路的RS8464P三款，采用SR加速设计方案，大幅提高压摆率参数，同时进一步优化失调电压等参数，以使其能满足更多的应用场景。
RS846xP采用高压BCD 工艺设计，主要参数特性如下：
Ø 高压摆率 24V/μs；
Ø 单位增益带宽10MHz；
Ø 输入失调电压低至1mV(Max)；
Ø 输入偏置电流低至10pA；
Ø 低功耗2.2mA
Ø 过载恢复时间0.35μs；
Ø 轨对轨输出；
Ø 输出短路保护；
Ø 电源纹波抑制比PSRR 101dB；
Ø 共模抑制比CMRR 110dB；
Ø 开环增益124dB；
Ø 宽工作电压范围，4.5V~32V；
Ø 扩展工业级工作温度范围-40°C~125°C。

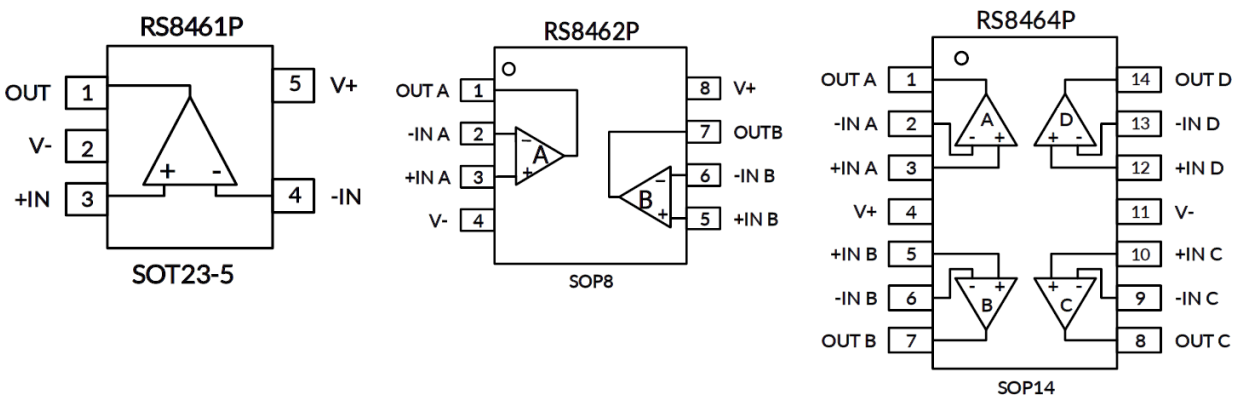

RS8461P/RS8462P/RS8464P封装和管脚定义

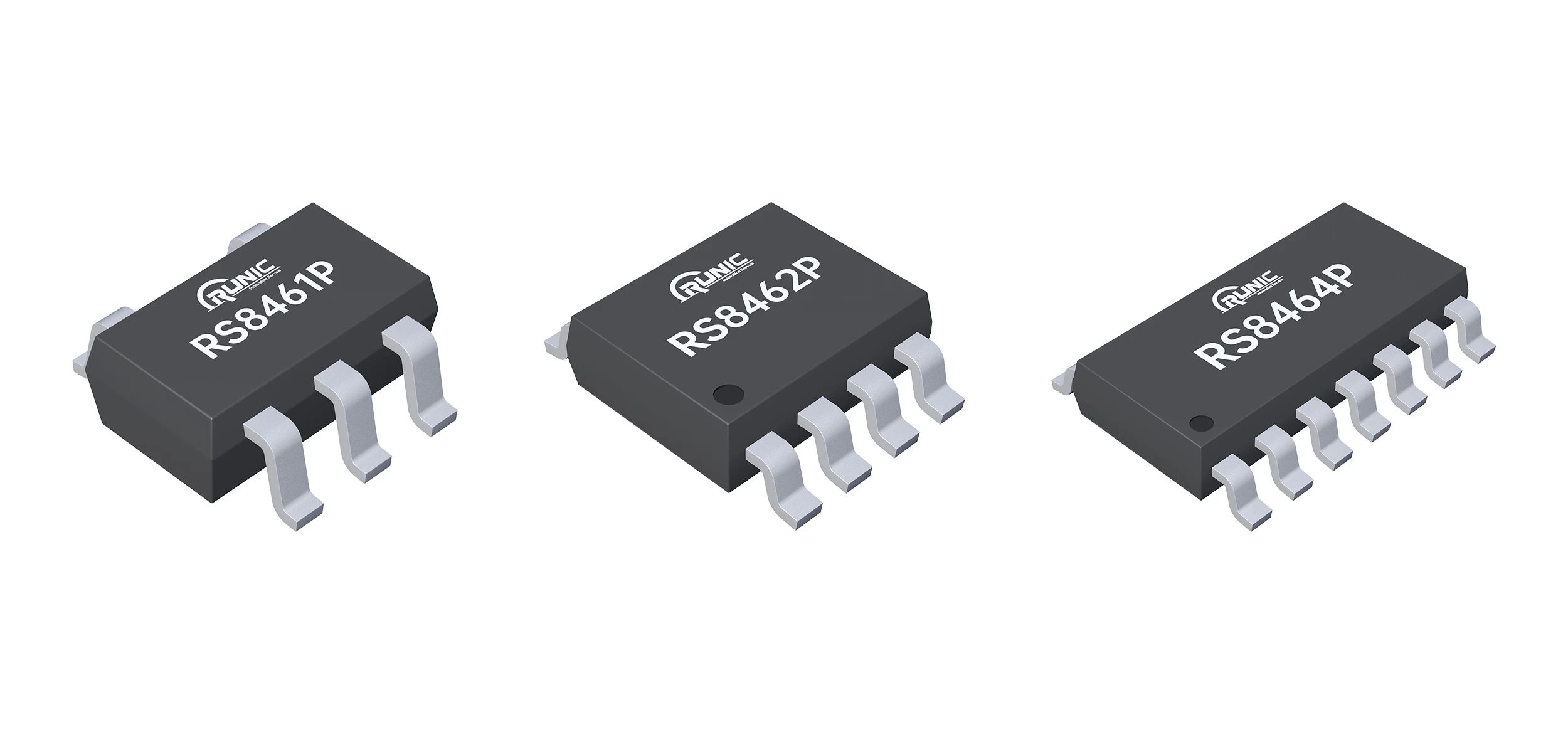

RS8461P提供标准SOT23-5封装，RS8462P提供标准SOP8封装，RS8464P提供标准SOP14封装，封装尺寸和管脚定义都与当前市场通用产品兼容，欢迎各界工程师朋友索样评测。

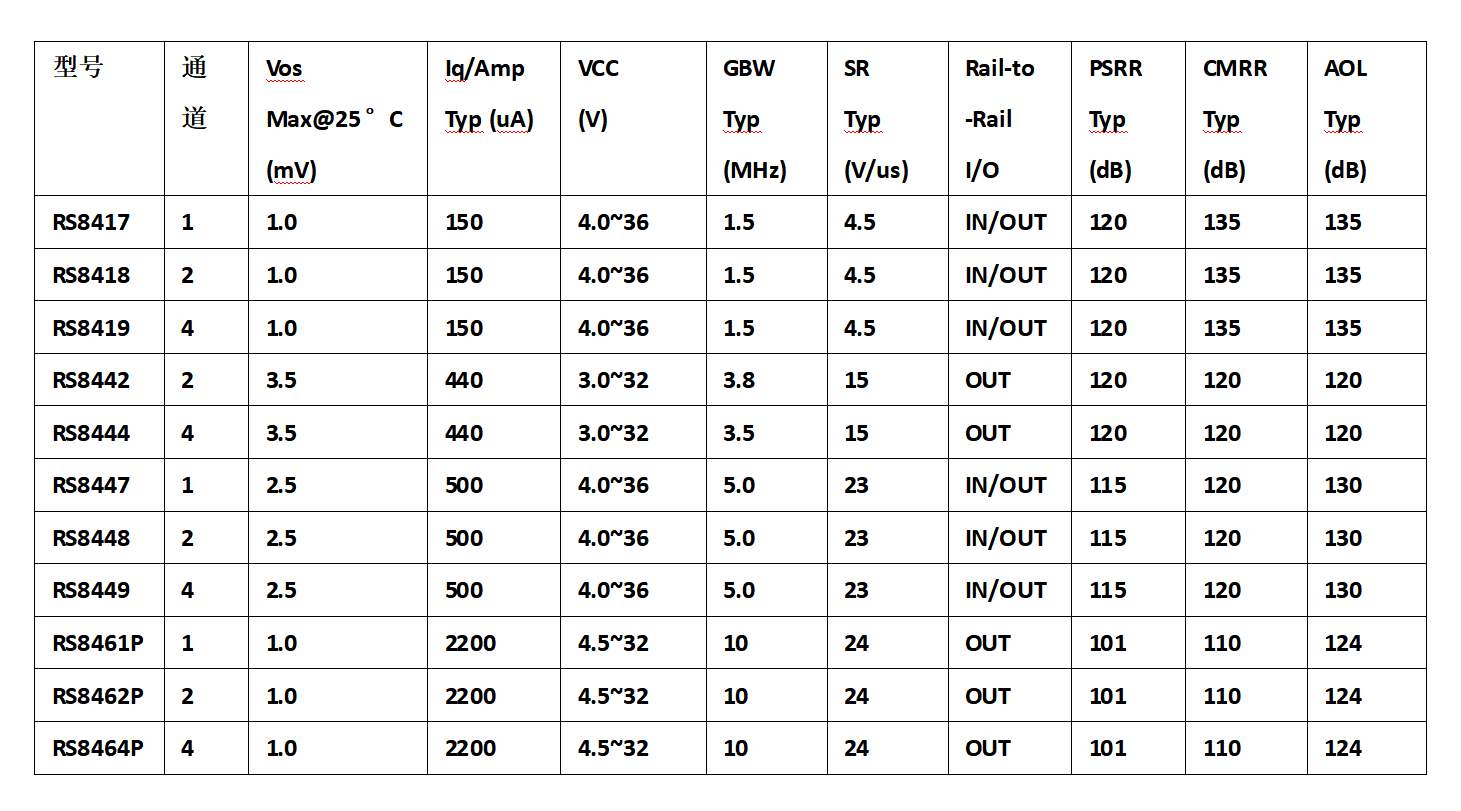

润石科技高压摆率运算放大器产品家族
