小小芯片大大作用，电子世界中的宇宙参照点——揭秘ADI电压基准芯片ADR0X系列

在模拟世界中，所有电子设备都需要与现实世界交互，因此他们需要能够将真实世界的物理量转换为电子世界中的电压值。要测量电压，就需要一个基准电压作为衡量标准，那就是今天的主角——电压基准芯片。

作为电子系统中的基础性关键元件，电压基准芯片在整个电路中发挥着至关重要的作用。它们如同宇宙中的参照点，提供着稳定而可靠的电压基准，确保每一个电子元件都能在各自的位置上精准而有序地运行。

这样一颗小小的芯片 ，只要电路需要，它就能提供已知电位。这份工作可能是几分钟、几小时甚至几年。

今天，就让我们跟着ADI（亚德诺）公司的ADR0X系列产品，一起走进电压基准芯片的奇妙世界，探寻它背后的奥秘。

ADR02是ADI推出的一款低功耗、高精度、高稳定性带隙电压基准芯片，属于ADR0x系列核心成员，提供5V固定输出电压，专为中压场景的精密供电需求设计。

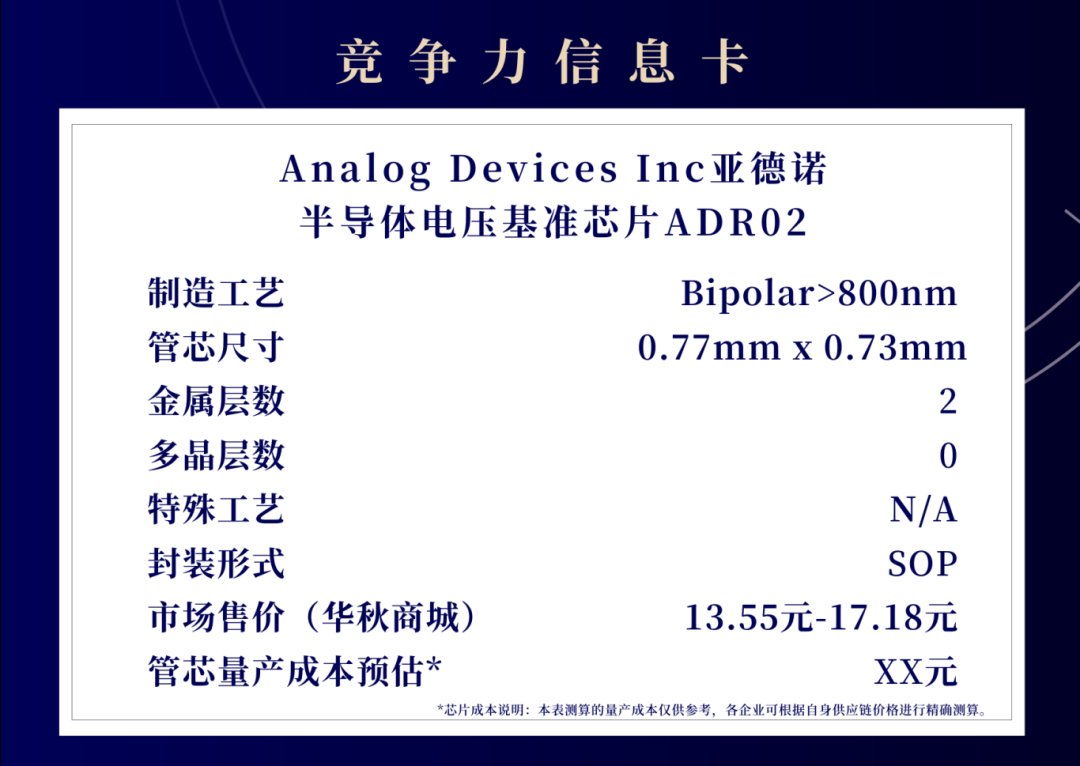

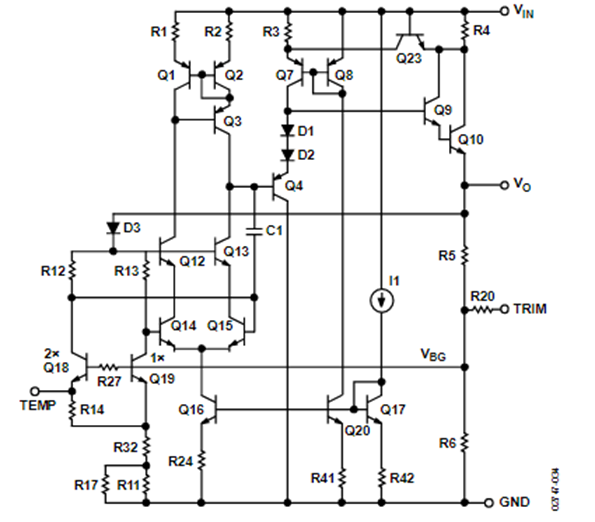

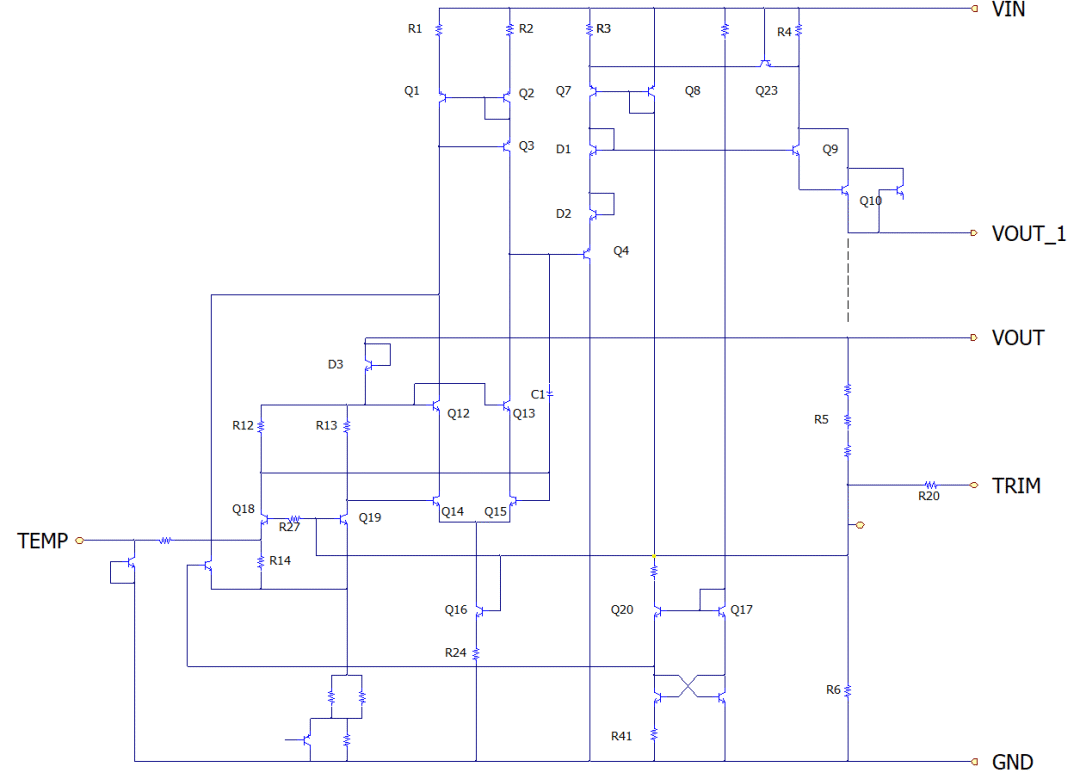

它的输入电压为7V~36V，温漂为10ppm/°C（最大值），噪声为10uVp-p（0.1Hz~10Hz）,输出电流为10mA,工作温度为-40℃~+125℃。从下图的电路整理效果来看，它的内部电路构成比较简单。（滑动查看对比图）

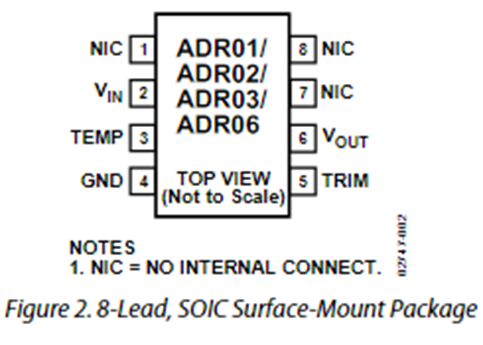

另外，ADR02提供多种封装选项，包括SOIC-8、SC70-5、TSOT-23等，其中SOIC封装已经通过了AEC-Q100汽车级认证，适合直接应用于车载电子系统中。

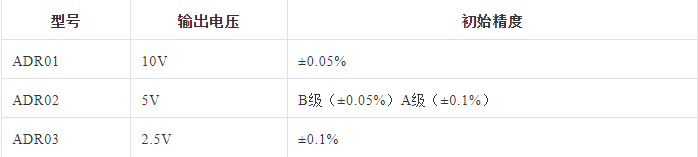

除了ADR02，ADR0X系列中还有另外几个成员，其中包含ADR01和ADR03。他们的不同之处主要在于输出电压、初始精度和温度系数等。

在SOIC封装形式下，ADR02的温度系数表现出典型的±3 ppm/℃，能够在-40℃至125℃的宽泛温度范围内保持出色的稳定性，这一性能明显优于ADR03同类型封装的±9 ppm/℃。

虽然各个参数方面有一定的差别，但是从概貌图对比中我们也能看出，他们三个简直就是一个模子刻出来的：

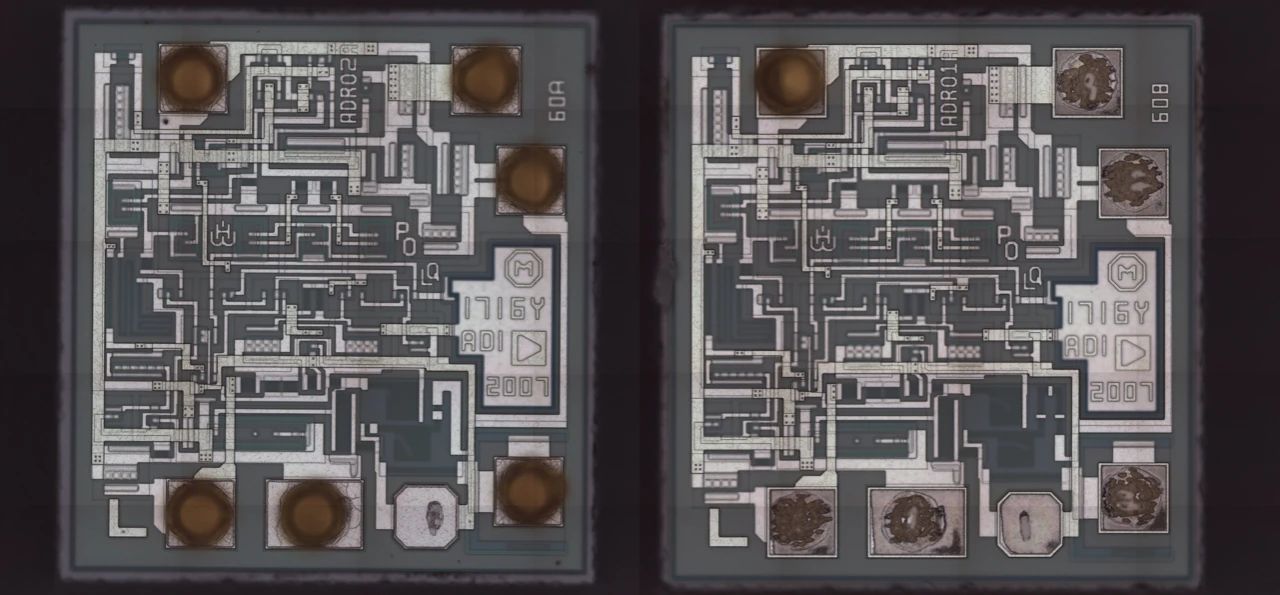

ADR02和ADR01概貌图

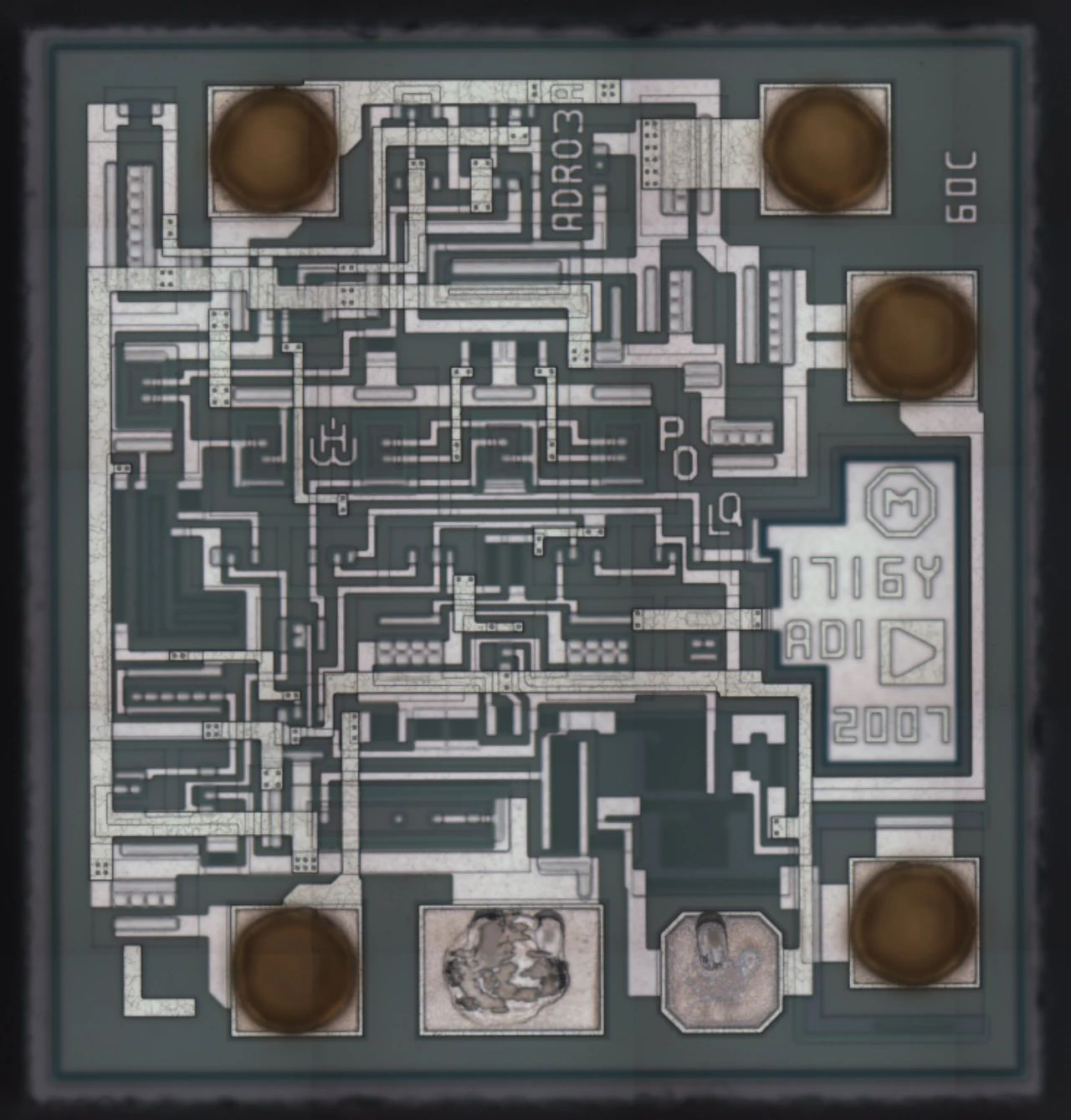

ADR03概貌图

三款芯片的参数不同，他们也适应于不同的应用场景。ADR01适合高压场景下工业级数据采集系统等高分辨率ADC校准，而ADR02可以直接驱动中压传感器网络，简化电源设计。ADR03可以胜任低压场景，为MCU内核供电。

ADR02作为一款高精度、低噪声、低漂移的电压参考源，广泛应用于需要高精度电压参考的场合，如精密测量、自动化控制、通信设备和电源管理等领域。

随着欧盟RoHS 3.0与汽车功能安全标准ISO 26262的推行，ADR02系列中符合无铅标准（如ADR02BKSZ-REEL7）的型号需求激增。

2025年采芯网数据显示，其工业与汽车领域出货占比已达65%。未来，随着边缘AI设备的普及，ADR02有望进一步渗透至智能传感器与低功耗物联网终端。

下面平台君给大家分享一些该芯片的器件细节图。

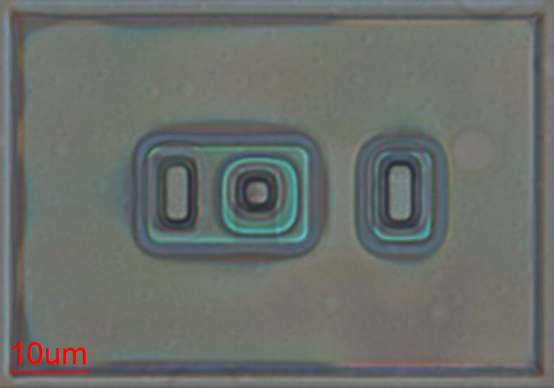

三极管

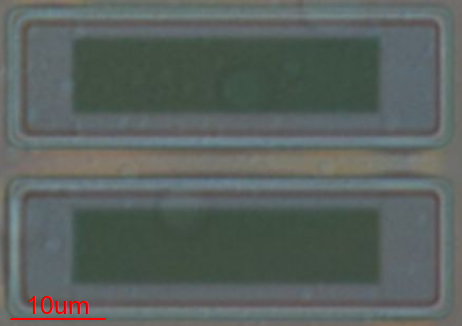

电阻
