JM02S

JM02S奥伟斯双通道触摸芯片

JM02S双通道自校准电容式触摸传感器

规格
JM02S特征
 带有自校准双通道电容式触摸传感器
 低功耗
 带同步功能可并行使用
 通过调节外部电阻调节内部时钟频率
 漏极开路输出
 内部集成噪音消除电路
 内部集成电源复位电路
 符合RoHS标准SOP8封装

JM02S应用
 家电
 代替薄膜开关、机械开关
 人机界面的玩具和互动游戏机
 密封式控制面板，键盘
 触摸开关

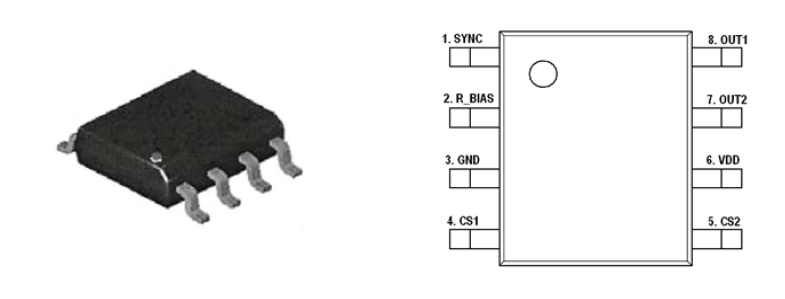

JM02S封装形式

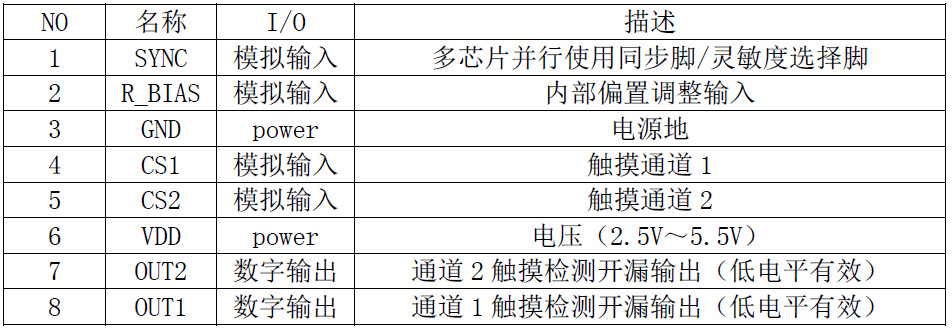

JM02S脚位描述

JM02S绝对最大额定值
 电源电压 5.5V
 任何引脚的最大电压 VDD+0.3V
 任何PAD的最大电流 100mA
 连续功率耗散 800mW
 储存温度 -50℃～150℃
 150℃工作温度 -20～75℃
 结温 150℃
注意，除非另有说明，所有以上在常温下进行操作

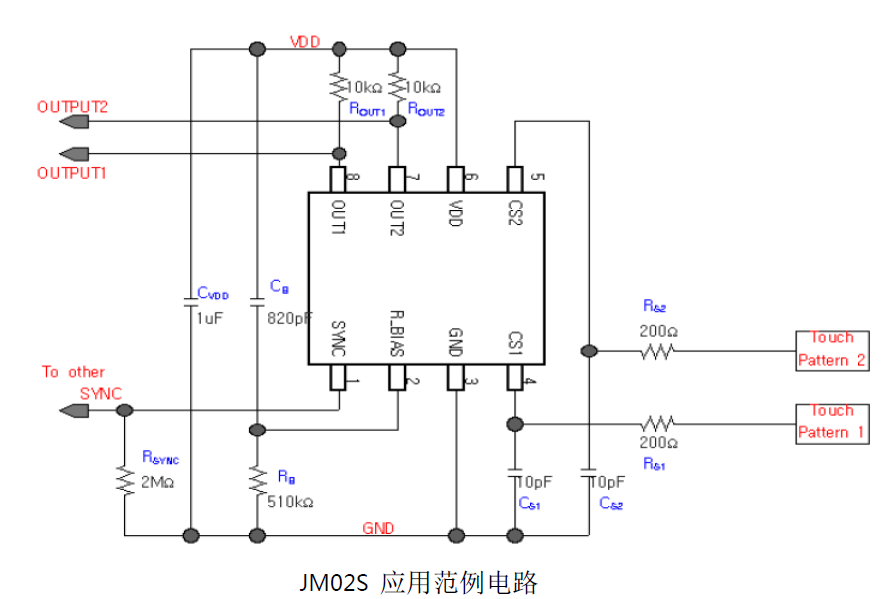

JM02S原理图

1. VDD周期性电压纹波超过50mV和纹波频率低于10kHz的可导致错误的灵敏度校准。为了防止上述问题，电源（VDD，GND）线触摸电路应该从其它电路分离。尤其是LED驱动电源线或数字开关电路的电源线一定要注意做隔离。

2. 当JM02S用在嘈杂的环境中，建议取较低的RB。

3. 在PCB布局，RB不应放置在触摸面板上面。否则CB必须连接。该RB线路尽可能短。

4. 在CS触摸面板也应改为尽可能短和线的宽度尽可能是约0.25毫米。


5. 即VDD和GND之间的电容是必须使用的。它应尽可能靠近芯片电源脚。
   

6. 在CS触摸面板的线应该由底层金属（触摸板对面金属）形成。
   

7. PCB板的空白必须充满GND，加强GND布线，防止外部噪音干扰。

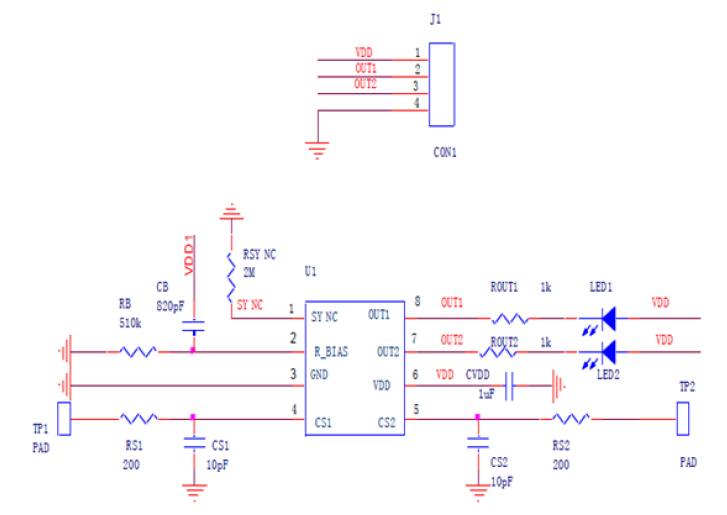

JM02S原理图（2通道触摸按键带LED显示）
