SC02A

SC02A规格书 v1.2 2/7
1. 概览
1.1 概述
SC02A 是带自校正的容性触摸感应器，可以检测2 个感应盘是否被触摸。它可以通过任何非导电介质（如
玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值

1.2 特性
◇ 2 个完全独立的触摸感应按键
◇ 保持自动校正，无需外部干预
◇ 按键输出经过完全消抖处理
◇ 并行一对一输出
◇ 所有按键共用一个灵敏度电容
◇ 感应线长度不同不会导致灵敏度不同
◇ 2.5V ~ 6.0V 工作电压

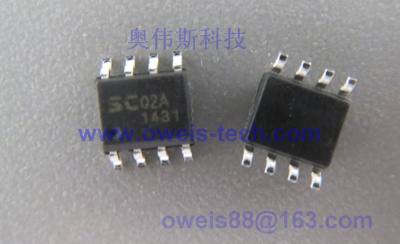

◇ 符合RoHS 指令的环保SOP8 封装

1.2 特性
◇ 2 个完全独立的触摸感应按键
◇ 保持自动校正，无需外部干预
◇ 按键输出经过完全消抖处理
◇ 并行一对一输出
◇ 所有按键共用一个灵敏度电容
◇ 感应线长度不同不会导致灵敏度不同
◇ 2.5V ~ 6.0V 工作电压
◇ 符合RoHS 指令的环保SOP8 封装

1.6管脚说明
VDD, GND
电源正负输入端。
CMOD
电荷收集电容输入端，接固定值的电容，和灵敏度无关。
CDC
接灵敏度电容，电容范围是最小15pf ，最大100pf。根据使用环境选择合适的电容值，数值越小，灵
敏度越高。
CIN0~CIN1
接感应盘，是感应电容的输入检测端口。
OUT0~OUT1
并行一对一输出端口，分别对应CIN0~CIN1。 端口内部结构为NMOS开漏输出，输出高阻或低电平，
有效电平是低电平。

2. 芯片功能
2.1 初始化时间
上电复位后，芯片需要120ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。
2.2 灵敏度设置
灵敏度由CDC端口接的电容值决定。数值越小，灵敏度越高。
2.3 自校正
根据外部环境温度和湿度等的漂移，芯片会一直调整每个按键的电容基准参考值。如果检测到按键，芯片
会停止校正一段时间，这段时间大约50秒。然后芯片会继续自校正，也就是说检测按键有效的时间不会超过50
秒。

2.4 触摸反应时间
每个通道大约每隔4.5ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是28毫秒，
检测按键离开的反应时间大概是18毫秒。所以检测按键的最快频率大概是每秒20次
2.5 输出逻辑
触摸输出有两种状态：高阻或强低。有触摸时，输出强低，无触摸时，输出高阻。

4. 详细参数
4.1 额定值*
工作温度 ……………………………………………………………-40 ~ +85ºC
存储温度…………………………………………………………….-50 ~ +150ºC
最大Vdd电压………………………………………………………..-0.3 ~ +6.0V
管脚最大直流输出电流……………………………………………. ±10mA
管脚容限电压………………………………………………………. -0.3V ~ (Vdd + 0.3) Volts
* 注意: 超出上述值可能导致芯片永久损坏
