SC05B—5按键带自校正功能的容性触摸感应器 ICMAN代理商奥伟斯

   SC05B是带自校正的容性触摸感应器，可以检测5个感应盘是否被触摸。它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。

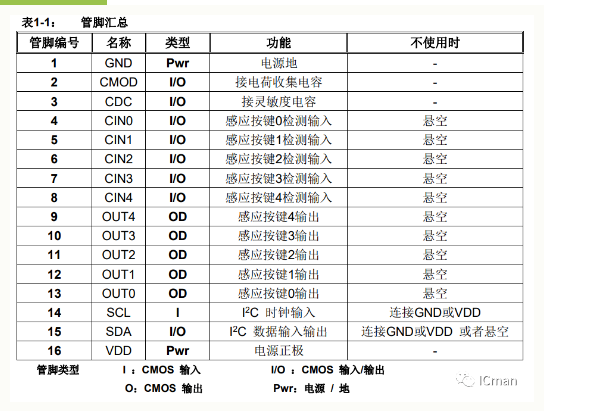

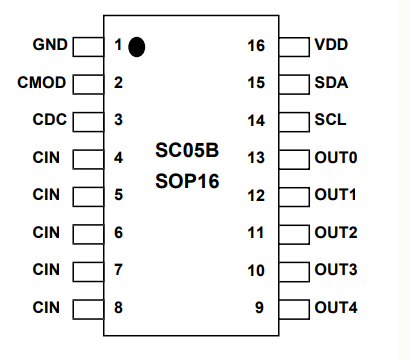

SC05B采用SOP16封装形式：

SCL,SDA

SCL是I2C时钟输入端口。SDA是I2C数据输入输出端口。SDA端口有内部弱上拉。

  上电复位后，芯片需要300ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。

  灵敏度由CDC端口接的电容值决定。电容范围是最小5pf，最大100pf。数值越小，灵敏度越高。为了保证灵敏度的一致性，CDC电容要求使用10%或以上的精度的涤纶电容、NPO材质电容或者COG材质电容为最佳。务必在PCB布局时，将CDC电容尽量贴近IC放置。

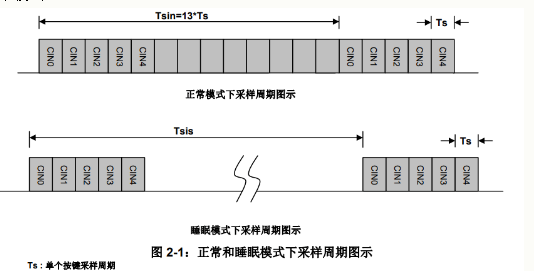

  每个通道大约每隔12.5ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是68毫秒，检测按键离开的反应时间大概是44毫秒。所以检测按键的最快频率大概是每秒9次。如果想要提高反应速度，可以设置内部寄存器，详情参考“控制寄存器CTRL0中的RTM[1:0]”。

  输出端口OUT0~OUT4，有两种状态，高阻或低电平。无按键时为高阻，检测到按键时为低电平。

  如果在一段时间内（75秒左右）没有检测到按键并且SDA端口一直保持高电平，芯片会自动进入省电模式。只要让SDA保持高电平时间不超过75秒，芯片就不会进入睡眠模式。在睡眠模式中，按键的采样间隔会变长，电流消耗（Idd）会减小。如果检测到按键，芯片会马上离开睡眠模式，进入正常模式。
