收藏！苹果18W USB PD充电器的拆解：协议和电源芯片揭晓

不仅仅是舍弃Lightning接口，苹果也为iPad Pro标配了一枚18W的USB PD充电器，这是苹果第一次在iPad上配备PD快充充电器。同时，这也是苹果家族推出的第六款USB PD充电器（此前5款：港版5V/1A充电器拆解、苹果29W充电器拆解、苹果30W充电器拆解、苹果61W充电器拆解、苹果87W充电器拆解）。

这款充电器的内部芯片一直是行业关注的焦点，尤其是苹果对快充新技术的应用将会成为行业发展的风向标，而被苹果采用的芯片品牌，也会获得颇高的认可。近日，外媒ChargerLAB带来苹果18W USB PD充电器拆解，这款产品的快充和电源芯片得以揭晓。

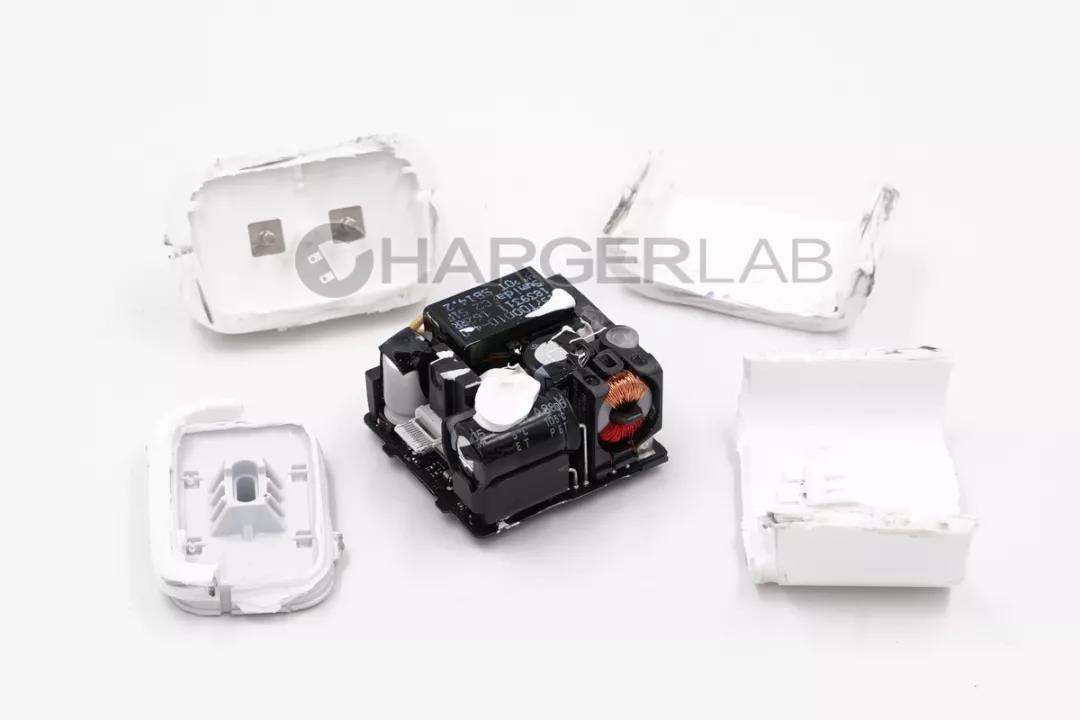

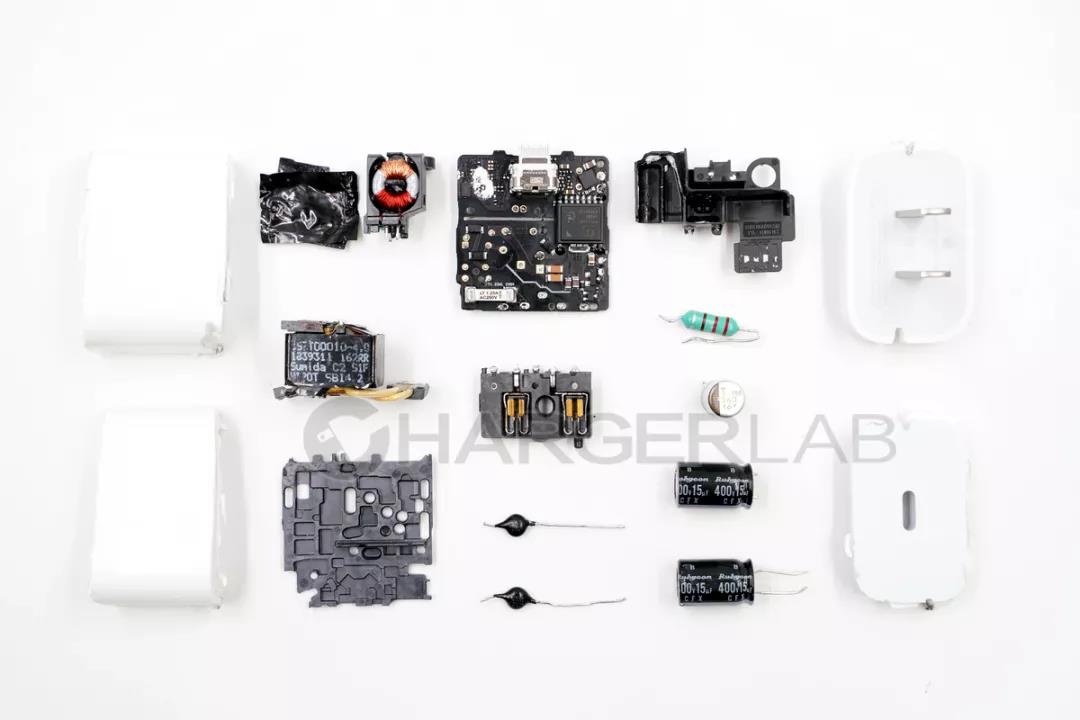

从拆解图片上可见，苹果18W USB PD充电器外观为白色，内部则采用了全黑化的PCB和黑色为主的元器件，视觉上延续了苹果的一贯配色，非常统一。整个充电器只有通过暴力拆开才能看到内部电路结构，其中PCB的背面有设计了固定的塑胶保护框架，顶部的变压器、电感、电容等位置也做了塑胶骨架稳定。

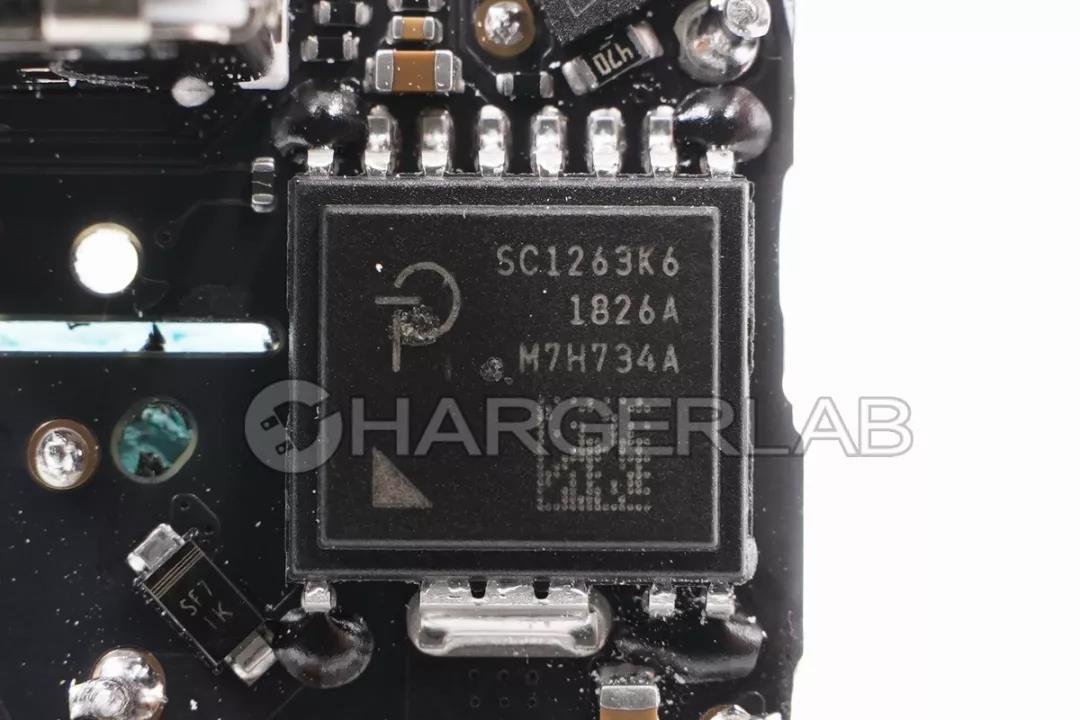

清理完PCB上的保护框架得以看到内部的电源主控芯片和快充协议芯片。其中电源芯片来自美国PI公司，型号为SC1263K6，这是一颗专为苹果公司定制的高集成度电源芯片。PI在电源主控芯片中将初级、次级电路合封为一颗，这是PI的独门绝技。

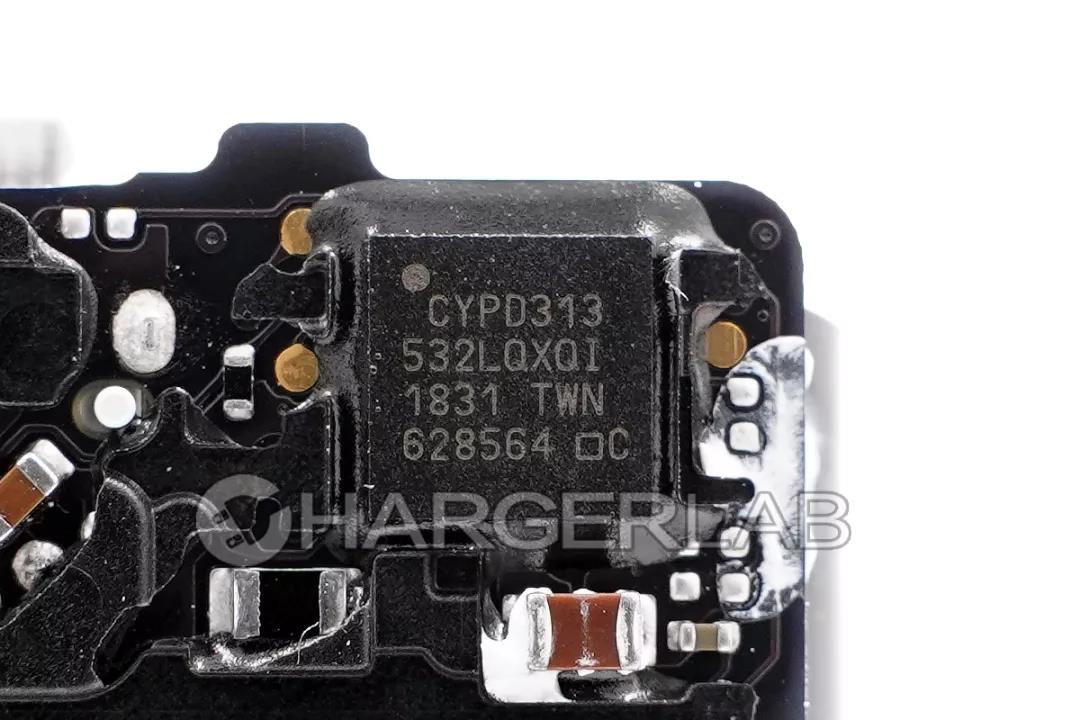

另一颗快充协议芯片负责USB PD的握手通讯，来自赛普拉斯公司，型号为CYPD313，这也是一颗专为苹果定制的型号，内部还烧录了苹果充电器SN编码。

值得一提的是，苹果最新发布的iPad Pro虽然标配了这颗18W USB PD充电器，但是据ChargerLAB实测采用苹果原装的30W USB PD充电器，充电功率飙升到了15V 2A 30W，可见苹果在充电方面预留了很大的空间。另据供应链透露，这颗18W USB PD充电器未来将会下放到iPhone产品里面，届时USB PD快充的普及将会具有里程碑意义。

 .
