施加AC电压后，CAP200DG可阻断X电容安全放电电阻中的电流，这样可在230 VAC输入时将功率损耗降至5 mW以下，甚至为零功耗。AC断电后，将CAP200DG与串联放电电阻相连，可自动对X电容进行放电。这种工作方法有助于灵活选择X电容，以优化差模EMI滤波，并在功耗不变的情况下降低电感成本。
使用CAP200DG设计电源时，只需根据所用X电容值选择合适的外部电阻值即可获得所需的时间常数。双端子CAP200DG IC的简单性和稳健性，使其成为设计满足EuP Lot 6要求的电源系统的理想之选。

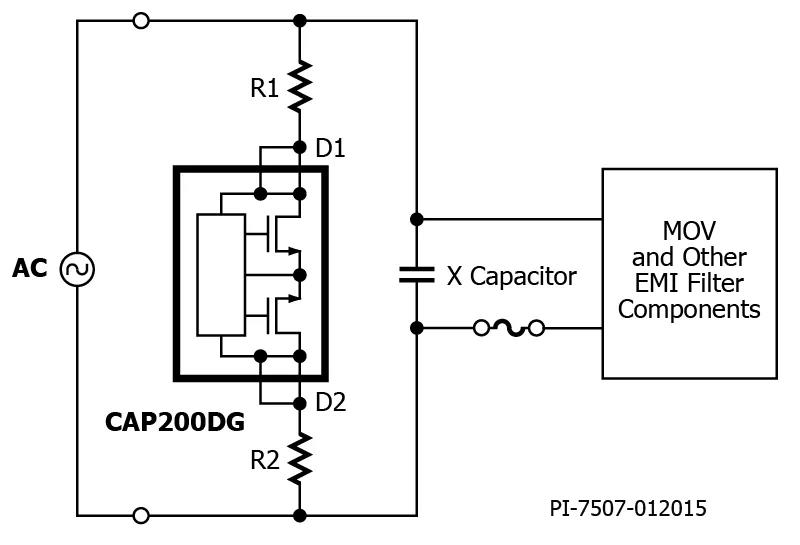

典型应用 - 非简化的电路

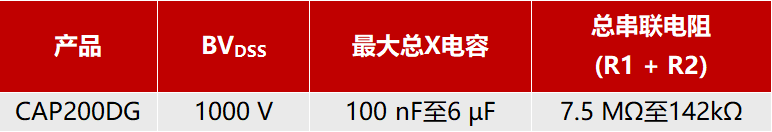

产品特色 一个元件即可涵盖100 nF到6 mF的X电容值 AC电压接通后阻止电流流经X电容放电电阻 AC断电后通过放电电阻自动对X电容进行放电 简化EMI滤波电路的设计 – 采用更大容量的X电容，可使用小号电感元件，而不会改变功耗 只有两个端子 – 在系统输入保险丝之前或之后使用均可满足安全标准 封装和PCB板上的爬电距离>4 mm 自供电 – 无需外部偏置 高共模抗浪涌能力 – 无需外部接地连接 高差模抗浪涌能力 – 内部集成1000 V MOSFET 通过NEMKO与CB认证 元件选择表 典型应用 X电容值介于100 nF至6 mF之间的所有AC-DC转换器 要求满足EuP Lot 6标准的电器 要求空载功耗极低的适配器 要求待机功率极低的所有转换器 可无损耗生成过零点信号
