5G时代，将与CEF共迎PCB发展良机！

5G或将引领PCB新动能

      5G作为新一代移动通信技术正在全球范围内加速发展，66个国家的154个运营商计划投资5G技术。除中国之外，韩国、日本、美国也都在积极建设5G网络。2018年12月3日，工信部正式向中国电信、中国移动、中国联通发放了第五代移动通信系统中低频段试验频率使用许可。12月27日全国工业和信息化工作会议提出，2019年要加快5G商用部署，扎实做好标准、研发、试验和安全配套工作，加速产业链成熟，加快应用创新。全球5G竞赛一触即发。

5G时代，无线信号将向更高频段延伸，基站密度和移动数据计算量会大幅增加。目前行业预测5G基站数量将会达到4G时代的2倍。此外还有约10倍数量的小基站，用于解决弱覆盖、覆盖盲点问题。用于5G基站天线的高频PCB的用量将是4G的数倍，IDC和通信基站的增加也会带来高速PCB的巨大需求。

PCB迎来行业转移红利

印制电路板是承载电子元器件并连接电路的桥梁，作为“电子产品之母”，广泛应用于通讯电子、消费电子、计算机、汽车电子、工业控制、医疗器械、国防及航空航天等领域，是现代电子信息产品中不可或缺的电子元器件。在当前云技术、 5G 网络建设、大数据、人工智能、共享经济、工业 4.0、物联网等加速演变的大环境下， PCB 行业将成为整个电子产业链中承上启下的基础力量。

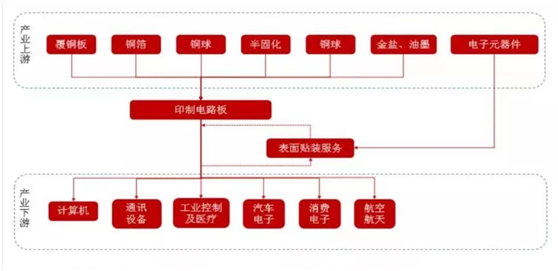

图1 PCB产业链

据Prismark数据显示，过去10年全球PCB产业保持年均复合增速约4%。2017年全球PCB产值为588亿美元，同比增速为8.60%，中国PCB产值297亿美元，同比增速达9.70%，增速高于全球。从PCB产值地区分布来看，PCB产业重心不断向亚洲地区转移，中国已成为全球PCB最重要产地，中国 PCB 行业整体呈现较快的发展趋势。 2017 年，受益于全球 PCB 产能向中国转移以及下游蓬勃发展的电子终端产品制造的影响，中国 PCB 产值在全球占比由 2016 年的 50.0%上升到 50.5%。

PCB 的下游应用领域较为广泛，近年来下游行业更趋多元化，产品应用覆盖通讯电子、消费电子、计算机、汽车电子、工业控制、医疗器械、国防及航空航天等各个领域。与下游行业的发展相互关联、相互促进。一方面，下游行业良好的发展势头为 PCB 产业的成长奠定了基础，下游行业对 PCB 产品的高系统集成、高性能化不断提出更严格的要求，推动了 PCB 产品朝着“轻、薄、短、小”的方向演进升级；另一方面， PCB 行业的技术革新为下游行业产品的推陈出新提供了可能性，从而进一步满足终端市场需求。当前， PCB 主要应用于通讯电子、消费电子及计算机等领域，其需求占 PCB整体应用市场规模的比例接近 70%。随着云计算、大数据、物联网、移动互联网、人工智能等新一代信息技术快速演进，硬件、软件、服务等核心技术体系加速重构，正在引发电子信息产业新一轮变革。

与CEF共迎发展良机

       随着5G、人工智能、车联网得快速发展，PCB行业面临新的挑战。以5G为例，印制电路板是5G终端产品（如基站、服务器、电子设备等）不可或缺的“骨架”元件。超高速率、超低时延、超大连接要求5G电路的信号传输高完整性和散热高可靠性。因此，信号传输完整性和高可靠性是新形势下PCB面临的挑战。在这一领域博敏电子、金百泽、捷多邦等一线厂商以及国产品牌印制电路板等，纷纷开展研发，进行材料、工艺、生产管理等诸多技术方面得协同创新，成为先进制造业重要而关键得一环。
