什么是FLASH?

闪存是 “即使切断电源也能保存记录的数据（非易失性），并且可以对数据进行重写的半导体存储器”。由于其小巧轻便、抗冲击性强，且在切断电源后数据也不会丢失等特点，被广泛应用于各种设备中。例如：USB 闪存盘、SD 卡、固态硬盘等都是使用闪存的产品。

闪存的种类：NAND 型和 NOR 型

闪存由 “存储数据的存储单元以及连接单元之间的布线, 字线(Word Line)、位线(Bit Line)和源极线(Source Line)” 组成。每条布线的作用如下：字线：用于发送选择存储单元的信号的线。位线：用于发送向单元读写数据的数据线。源极线：用于对位线的电压进行放电的线。闪存根据存储单元与布线的连接方式分为 “NAND 型” 和 “NOR 型”。

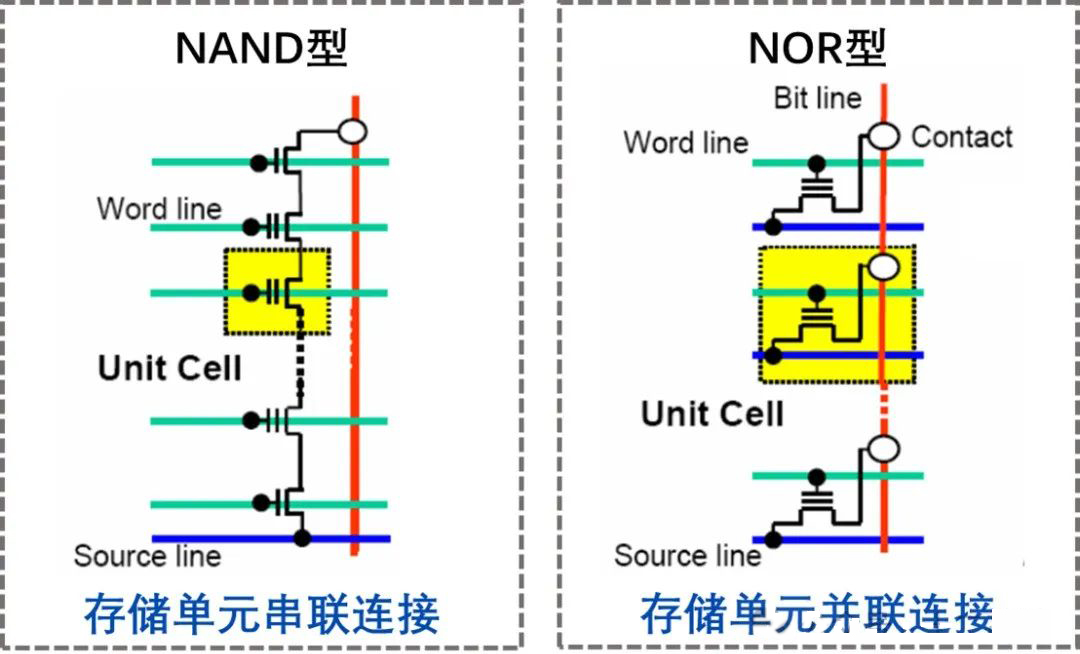

NAND 型：采用存储单元串联连接的方式。与位线连接的单元数量较少即可，源极线也可以由单元共享。

特点：布线少，集成度高，但不能随机读取单元。

NOR 型：采用将位线连接到每个单元的方式。因为对每个单元都进行布线，所以布线数量比 NAND 型多。

特点：布线多，集成度低，但可以随机读取单元。NAND 型由于容量大且价格低廉，被用作数码相机的存储卡、电脑的 USB 闪存盘和固态硬盘等。另一方面，NOR 型被用于路由器、打印机、车载设备等不能使用硬盘的环境中，用于保存固件等。

三星SAMSUNG内存代理商-奥伟斯科技

FLASH的基本结构

Flash存储器的基本单元就是一个带浮栅的MOS管。浮栅中可以存储电荷，从而改变该单元的控制栅极开关阈值电平Vth。当浮栅中没有电荷时，表示为 "1"，当浮栅中存有负电荷/电子时表示为 "0"。

闪存单元在 P 型半导体基板上设有 N+ 型的源极和漏极。在 P 型衬底上依次堆叠着隧道氧化膜、浮置栅极FG、控制氧化层(绝缘膜)和控制栅极CG。

浮置栅极FG(floating gate)：用于存储电荷的栅极。有无电荷分别对应存储器的 0 和 1。在闪存中，浮置栅极没有电荷的状态被识别为 1。

控制栅极CG(control gate)：通过施加电压来收集浮置电荷的电极。具有与 MOSFET 的栅极相同的功能。

隧道氧化层：几纳米厚的薄氧化膜(绝缘膜)，由于很薄，在施加高电压时会导通电流(隧道电流)。在写入时具有向浮置栅极存储电荷的作用。

控制氧化层：用于将栅电极与浮置栅极绝缘的氧化膜。

在闪存中，向控制栅极施加电压，在浮置栅极上收集并保持电荷。由于浮置栅极被氧化层夹在中间，漏电流很小，所以即使切断电源也能保持电荷。

镁光micron内存代理-奥伟斯科技

FLASH的工作原理

闪存具有以下三种操作：写入、擦除和读取。

写入和擦除工作原理

闪存中写入 "0" 相当于在浮置栅极中积累电荷。写入 "1" 是抽出浮置栅极电荷的操作，相当于 “擦除”。

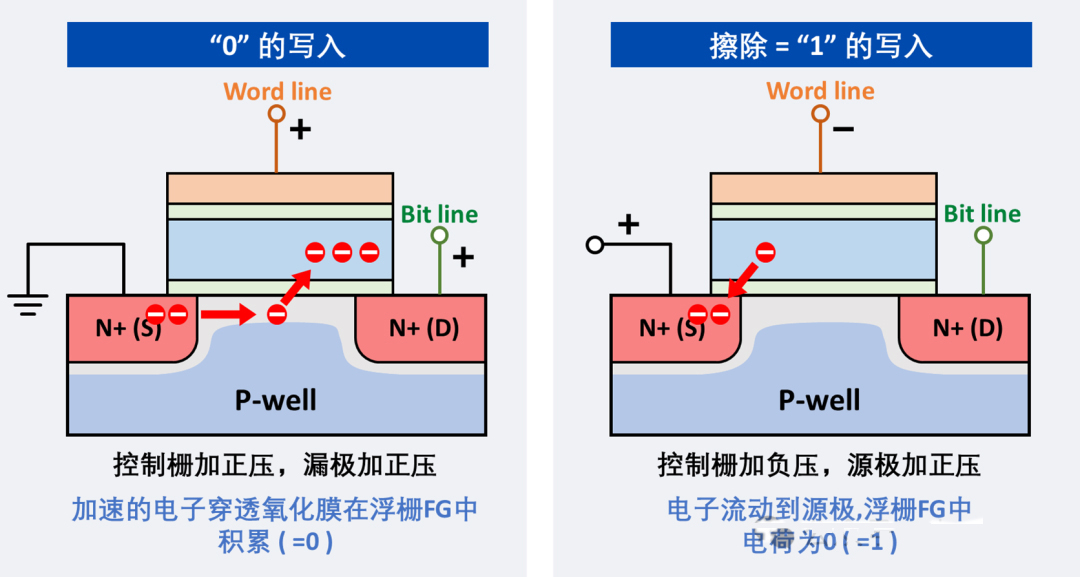

写入"0"：在控制栅极和漏极施加正电压。源极和漏极之间有电子流动，通过高电压将正电荷注入到浮栅中，使得控制栅极处于打开状态，此时数据被写入到Flash存储器中。写入 "1"（即擦除）：在源极施加正电压，在控制栅极施加负电压。电子从源极被抽出，浮置栅极的电荷被擦除。

东芝TOSHIB闪存代理商-奥伟斯科技

读取工作原理

闪存的读取是在控制栅极施加正电压，检测源极和漏极之间电流的大小来判断是 "0" 还是 "1"。当浮置栅极积累有电荷（“0”）时，电流难以流动；当没有电荷（“1”）时，会有较大的电流流过。

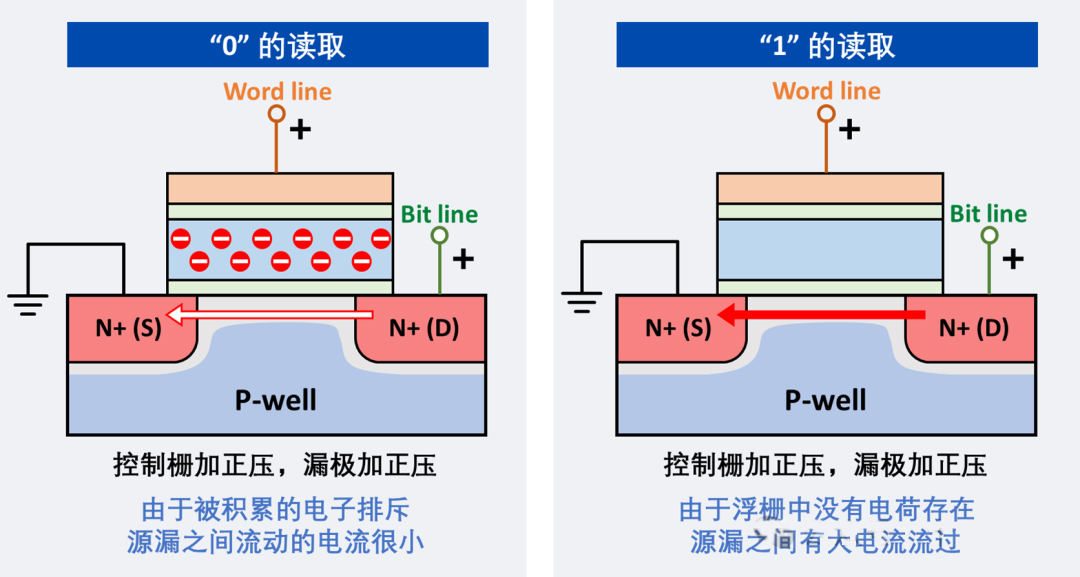

读取 "0"：在控制栅极和漏极施加正电压。由于被积累的电子排斥，源极和漏极之间流动的电流很小。

读取 "1"：在控制栅极和漏极施加正电压。源极和漏极之间有大电流流过

海力士内存芯片现货供应-奥伟斯科技

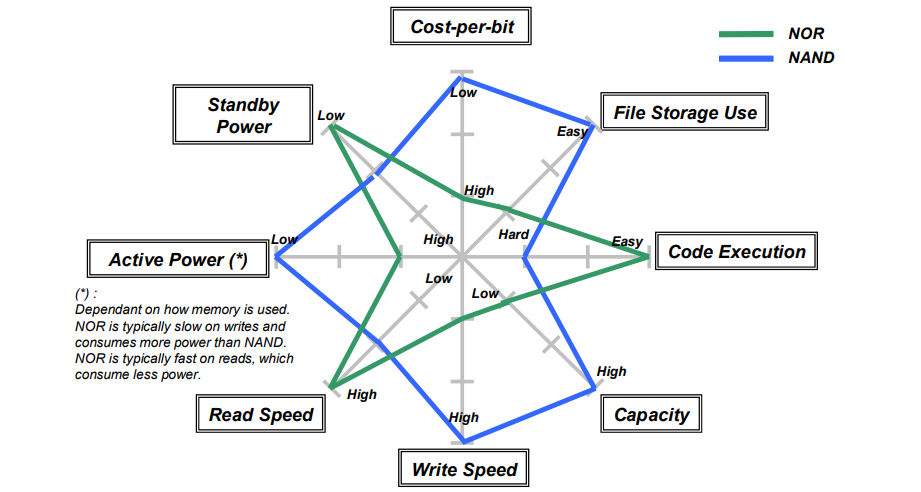

 NAND 和 NOR FLASH 对比
